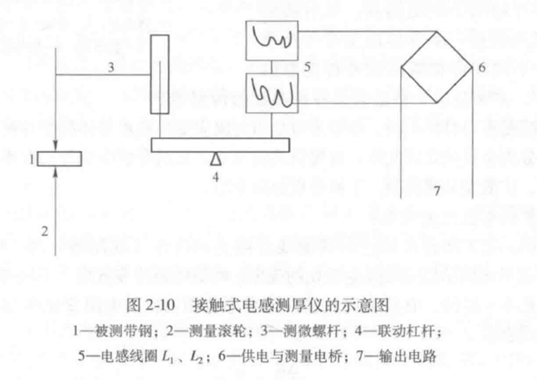

厚度的连续测量可分为接触式和非接触式测量两类。上述 X 射线测厚仪属于非接触测厚仪，已被广泛地应用于冷、热轧板带轧制和有色金属板带箔加工行业。但是对于钢铁冷轧带钢生产中，在轧制速度不大于5m/ s 情况下，可以使用接触式电感测厚仪，它的代表产品是德国wO0LLMER接触式测厚仪。接触式电感测厚仪的测量原理如下图所示。

 被测带钢在两个测量滚轮之间通过，滚轮端部镶嵌有高光洁度耐磨的红宝石。上滚轮的位移通过测微螺杆和杠杆转换为电感线圈传感器铁芯的位移。电感线圈 L1 、 L2 与后面的供电电路组成交流电桥电路。当电感线圈传感器铁芯位移时，表示带钢厚度与给定厚度存在偏差，交流电桥产生不平衡输出电压，经过整流、放大后可在直流电表上显示或通过接口电路输出到计算机。
