X 射线测厚仪的射线接收部分介绍

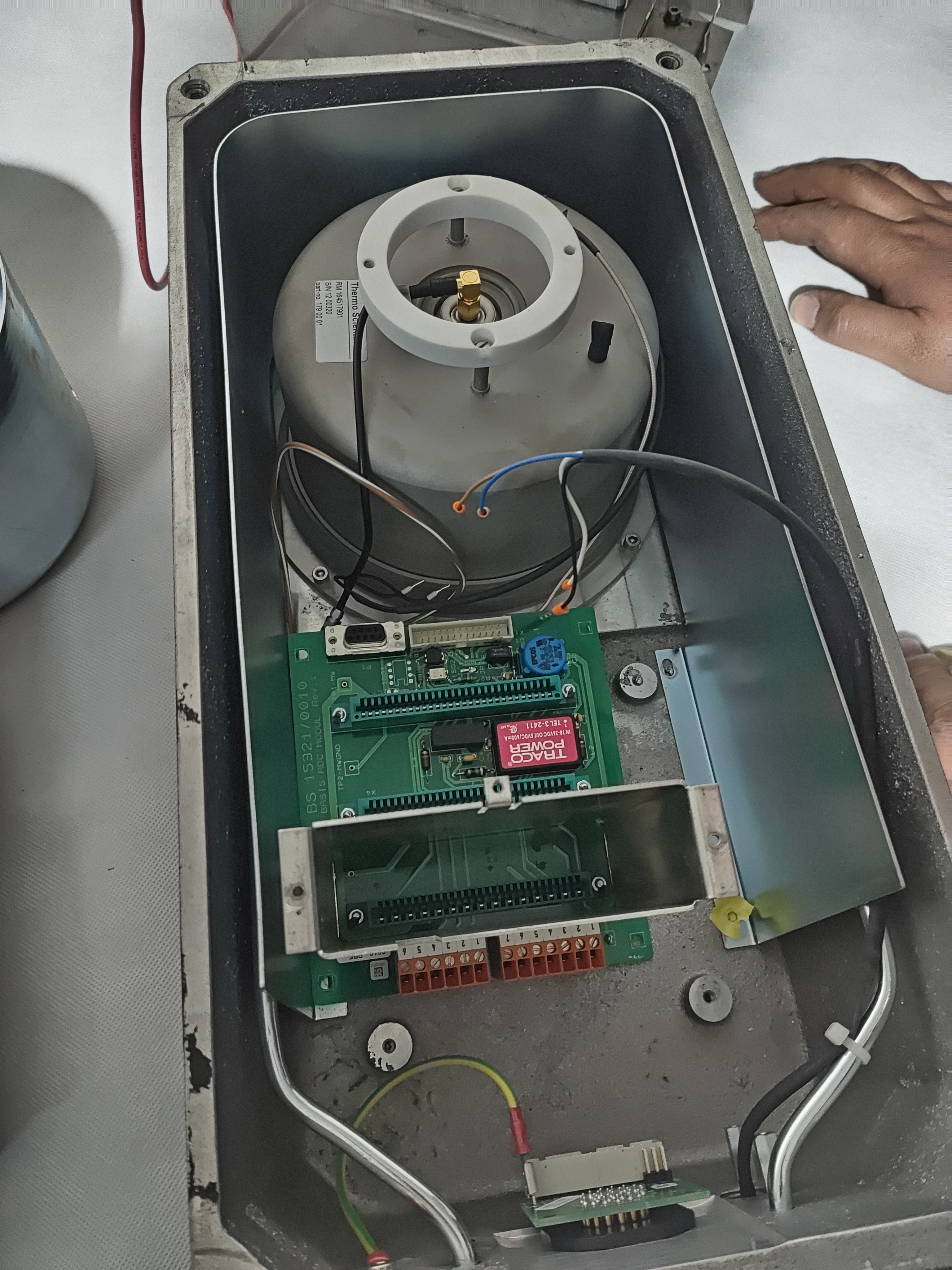

安装在 C 型架上的头，包含组成发射头和接收头的机械部分和电子部分。发射头一般安装在接收头下方来尽可能的减少窗口膜的损坏，原因是发射头的窗口比接收头的小许多，这样就减少了窗口膜被刺破的概率。电缆将测量头和 C 型架支持箱（现场的电源诊断箱）连接起来。
接收头的输出信号包含两路模拟信号和一路 VFC 信号（在使用 CRSP 系统的时候， VFC 振荡器失效，接收头的 VFC 脉冲输出在系统中被跳线屏蔽）。测量头温度，空气气隙温度和传感器内部诊断等模拟信号在发射头和接收头都有，可以在支持箱中被读出。这些信号也可以在参考或者标准化时作为参考或者标准化报告的一部分被读取和打印。
测量头的输入主要包括：供电电源，继电器控制和增益设置。
传感器许多应用情况都需要空气气隙温度是正确的，因为测量头之间温度变化会引起空气而度的变化，进而导致被 X 射线传感器测量的板带厚度测量值发生变化。承认 X 射线传感器对空气具有敏感性是有用的，相对于铝，这种敏感性大约为八分之一（铝对 X 射线的吸收能力大约是空气的8倍）。每个测量头都有一个空气气隙温度测量传感器（对于比较厚的产品而言，一般这些传感器是不需要的，可以被省略）。温度传感器是外置的，由一个热敏电阻和获取小流量高压空气产生低压高流量空气的空气放大器组成。这使得气隙的空气通过热敏电阻并产生一个精确的快速的温度测量信号。
测量头温度热敏电阻是安置在每个测量头里面的，仅仅用来监测测量头的温度，并不控制冷却流量。测量头温度在进行参考、标准化和采样的时候可以打印出来。测量头温度应该总是低于95° F =35° C .
