X射线测厚仪线上校准的完成方法
在线校准硬件的实现

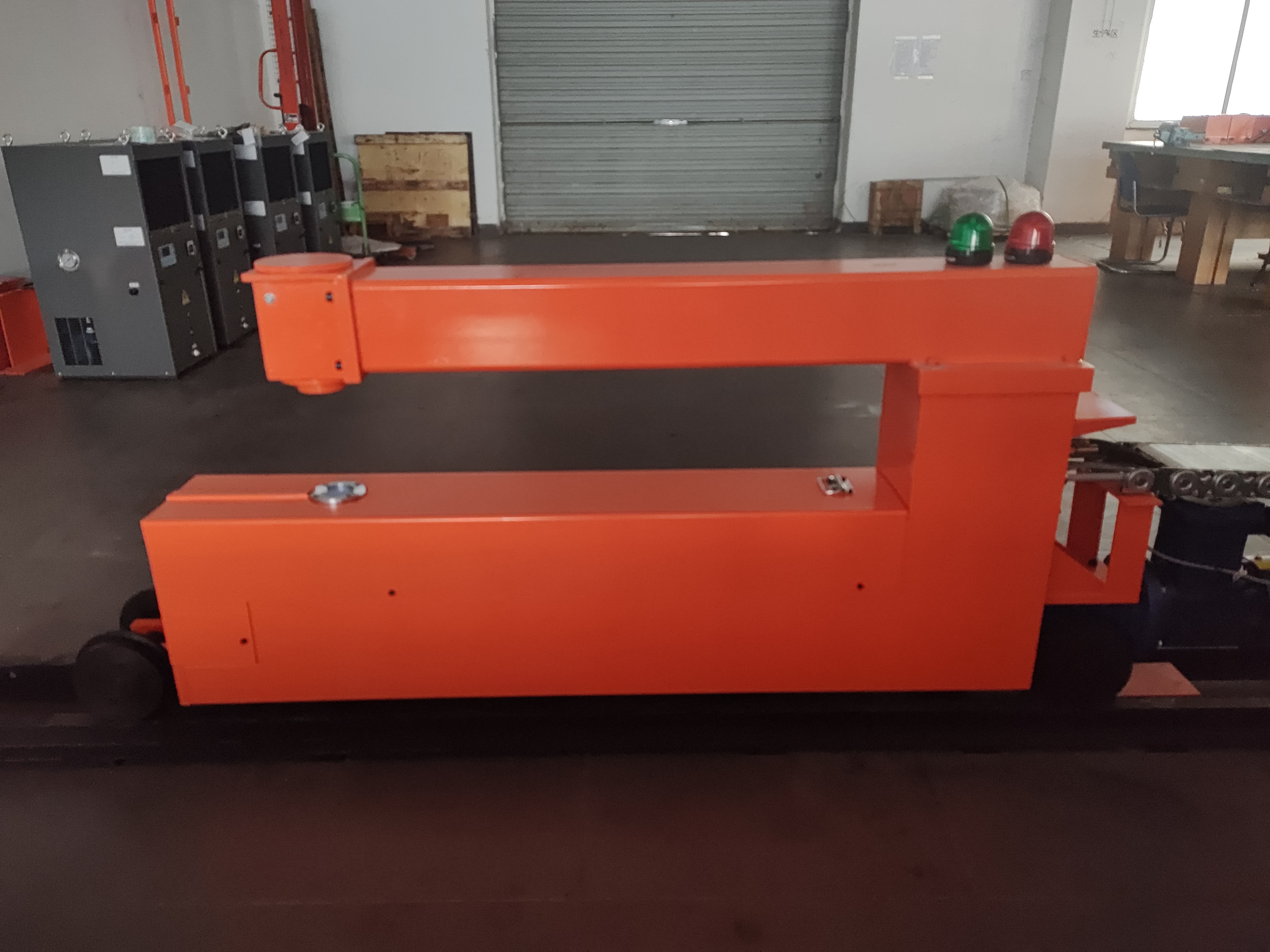

与一般单通道X射线测厚仪相比，包含在线校准功能的X射线测厚仪的系统包括射线束分割器和两套X射线探测器和检测电路，即主射线探测器、检测电路、辅助射线探测器和检测电路。射线束分割器安装在C架的下臂上，主要根据比例将总X射线分成两束；主射线探测器和检测电路安装在C架上的手臂主要用于检测待测带材的X射线强度；辅助射线探测器和检测电路安装在C架的下臂上，主要用于检测X射线束总强度的变化。
完成在线校准软件
完成X射线测厚仪的在线校准需要以下四个步骤：
步骤：调整射线束分割器出口的大小，使主出口的大小.辅助射线束具有适当的比例；也就是说，在测厚仪的调节过程中，调整射线束分割器出口的大小，使主体能够调整主体.副射线束具有适当的比例，以确保在测量带材能满足测量带材的射线强度，而且对辅助射线束的测量具有足够的敏感性。当X射线测厚仪处于全辐射状态时，主.通过对相应的射线探测器和检测电路的处理，获得相应的测量电信号E1.E2。
第二步：校准X射线测厚仪，获得相应的校准曲线；当X射线测厚仪进入生产和使用时，必须对其进行校准。该过程是将不同厚度的标准板放置在C型框架的喉隙中，并分别测量相应的电压值，从而获得由薄到厚的标准板和相应的测量电压组成的曲线。该校准曲线用于测量测厚仪，用于测量测量厚度。校准原始测量电压，即当厚度为0时E1时(即全辐射情况)，测量二次射线束对应的检测电路的测量电压值E2、可获得K=E1/E2，并记录.储存。
步骤3：通过辅助射线束、相应的辅助探测器和检测电路检测X射线源辐射强度的变化。当X射线测厚仪处于测量运行状态时，辅助探测器对辅助射线束的测量实际上是X射源的辐射强度，辅助探测器始终测量辅助射线束的辐射强度；一旦X射线源的辐射强度发生变化，辅助探测器可以测量辅助射线束的辐射强度。
第四步:当X射线源的辐射强度发生一定量的变化时，进行在线校准；当X射线测厚仪处于测量状态时，如果通过测量辅助射线束和相应的辅助探测器和检测电路E当2值变化超过一定百分比时，说明X射线源的辐射强度发生了变化，这将使主射线束的辐射强度变化达到一定百分比，这将导致一定的测量偏差。
因此，此时需要进行线上校准:即在校准时获得E1与E2的关系，计算出此时主射线束通道中的关系E1’，E1‘代表主探测器和检测电路在全辐射状态下由于X射线源总辐射强度的变化而形成的测量电压值；然后，根据E1与E1‘的比率调整了校准曲线中的数据，完成了校准曲线的调整，从而实现了即时测量中的偏差校准。
