X射线测厚仪在铜板带轧制中的应用分析
今天我们简要分析应用在1250 铜轧机上的瑞清科技公司X 射线测厚仪的测量原理、系统架构、性能指标及部分维护要领。
随着科学技术的高速发展，电子电气等铜材应用行业对铜板带的尺寸精度、平直度和表面质量要求越来越高;铜板带的厚度尺寸是铜板带加工中重要的质量指标之一，厚度尺寸公差的大小直接影响产品质量的好坏，因此厚度自动控制(AGC)是现代铜板带轧制过程中不可缺少的重要组成部分;厚度自动控制是通过测厚仪对板带轧出厚度进行连续测量，并根据实际测量值与给定值相比较后的偏差信号，借助于控制回路和装置，经计算机控制系统改变轧机的轧制参数，把厚度尺寸控制在一定范围内的方法。可见测厚仪作为一种在线测量铜板带厚度的精密仪器，在整个轧机的AGC控制系统中占有非常重要的地位，它为AGC系统提供实时厚度偏差信号，因此测厚仪质量以及其信号的准确度和灵敏度将直接影响轧制板带的厚度质量.
目前，金属轧制行业中应用的测厚仪分常用测厚仪和非常用测厚仪两种，常用测厚仪包括接触式测厚仪、射线测厚仪和脉冲涡流测厚仪;非常用测厚仪包括激光及光学侧厚仪、高频涡流测厚仪和电容电感测厚仪;非常用测厚仪由于其测量精度差、测量厚度有一定局限以及环境因素的影响大等缺陷在铜板带轧制中几乎没有使用，这里不再论述。以下主要X射线测厚仪的工作原理和特点进行分析

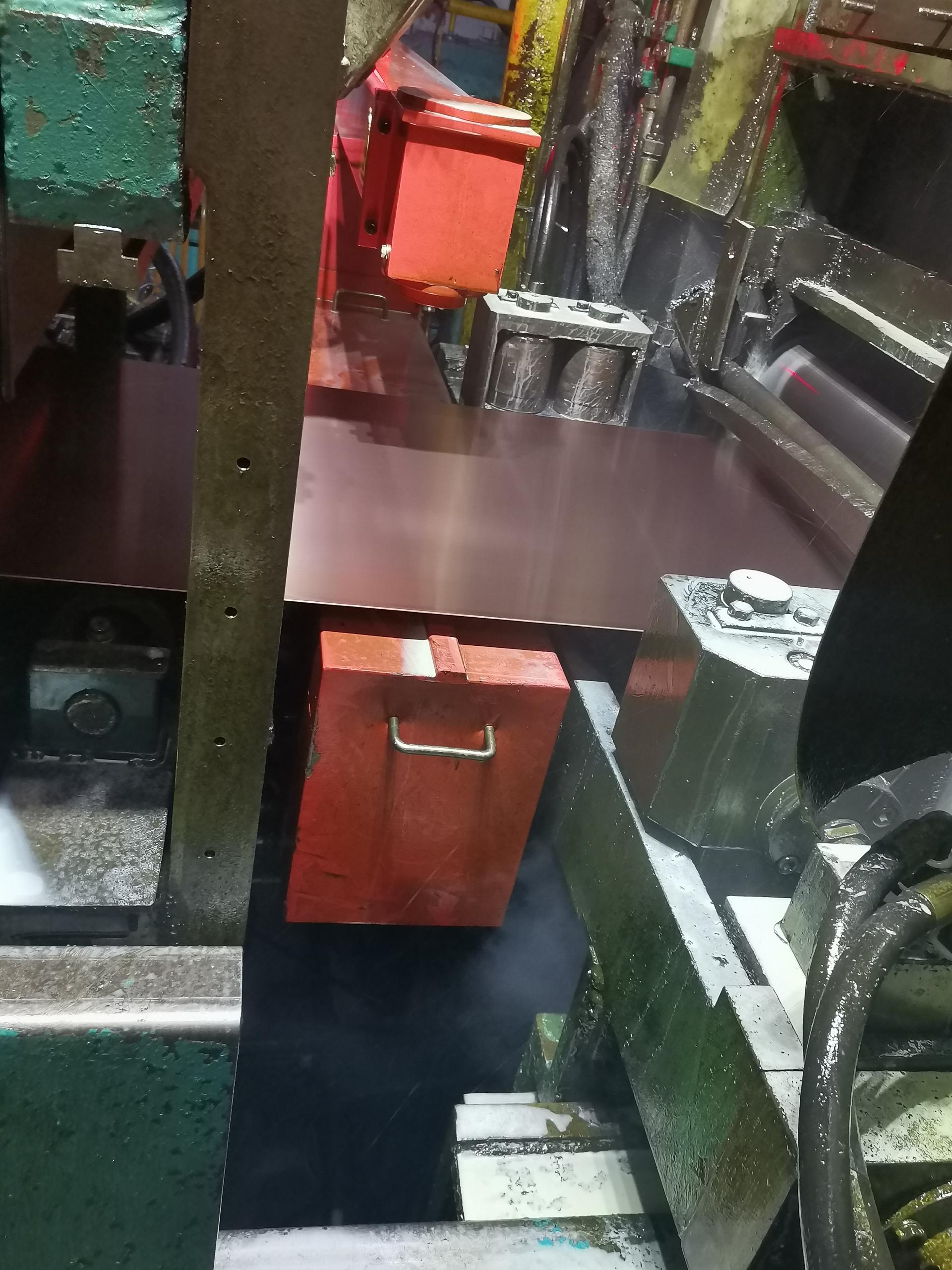

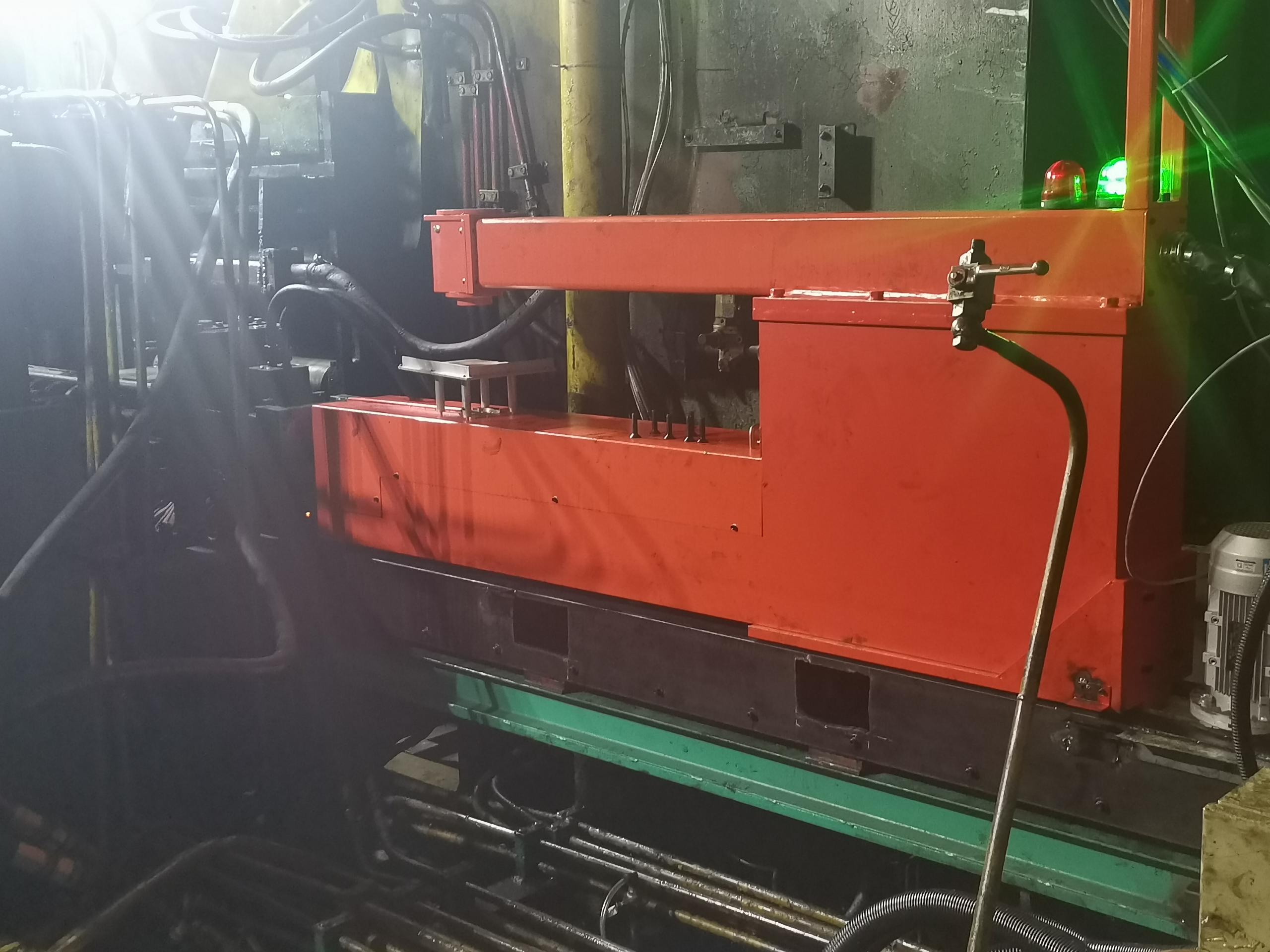

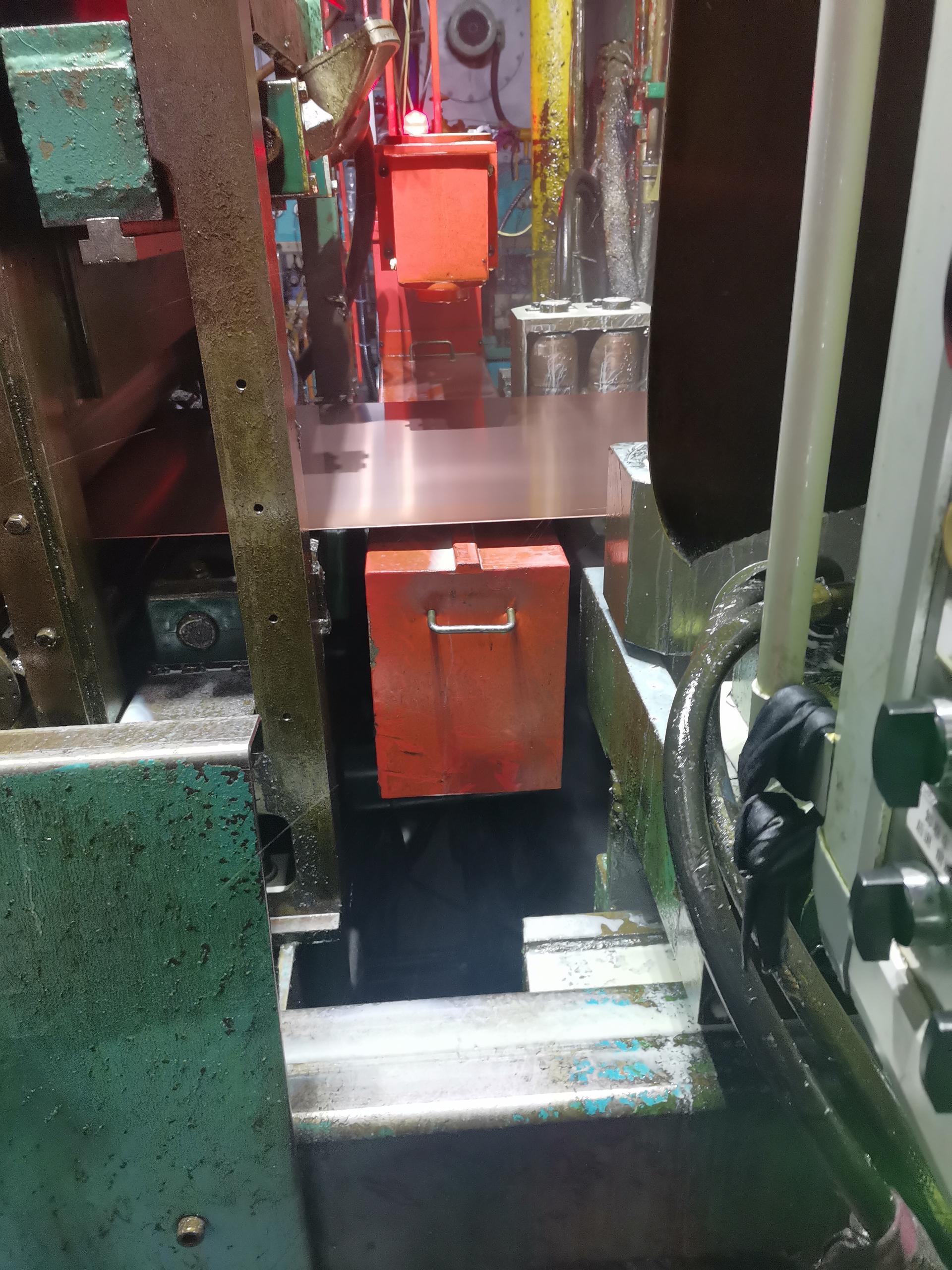

在铜板带轧制中一般都使用X射线测厚仪，但其工作原理基本相同。X射线测厚仪主要由测量头(包括C型架、X射线放射源,X射线探测头和接收源)、主控制柜、接线箱、报警灯等组成。其原理是根据X射线穿透被测带材时强度的衰减来进行转换测量厚度的，即是测量被测带材所吸收的X射线量，并根据该X射线的能量值来确定被测带材的厚度。X射线探测头将接收到的信号转换为电信号，经过前置放大器放大，由专用测厚仪操作系统转换为显示给人们的直观实际厚度信号。X射线测厚仪适用于现代板带轧机的高速轧制，不受速度影响，非接触式测量不会划伤带材，也不会因断带造成测量传感器损坏，更不会因测头磨损而影响测量精度;X射线对成分比较敏感，因此瑞清X射线测厚仪具有自动合金补偿功能。可实现对不同成分合金的精准测量。
