X射线镀层测厚仪原理

X射线镀层测厚仪原理

   X射线镀层测厚仪利用 Ｘ射线束激发金属能或荧光来测量金属涂层。金属涂层原子吸收这些 Ｘ射线后，带有一定能量的光子从原子力释放出来。释放光子所需能量的大小取决于涂料的多少，一个环形离子室被用来接收这些能量并将之转换为一个信号，测厚仪计算机在高频下处理这个信号来测量涂层重量。

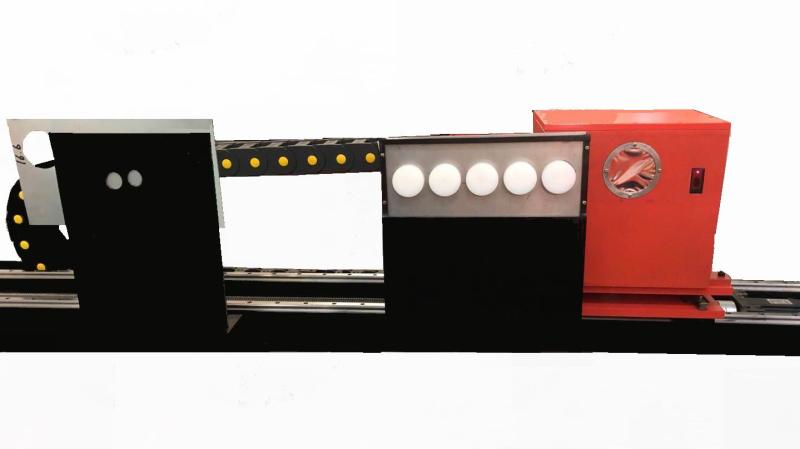

   锌层测厚仪采用的是非接触式 Ｘ射线在线实时检测的方法，此方法的好处是可以持续测量带钢上的锌层厚度，并将结果发送到气刀设备，气刀根据数据进行自身的设置调整，包括改变高度、距离及吹扫气压等，通过气刀的吹扫控制锌层厚度满足设定值，从而形成了一个持续、准确的闭环控制过程。

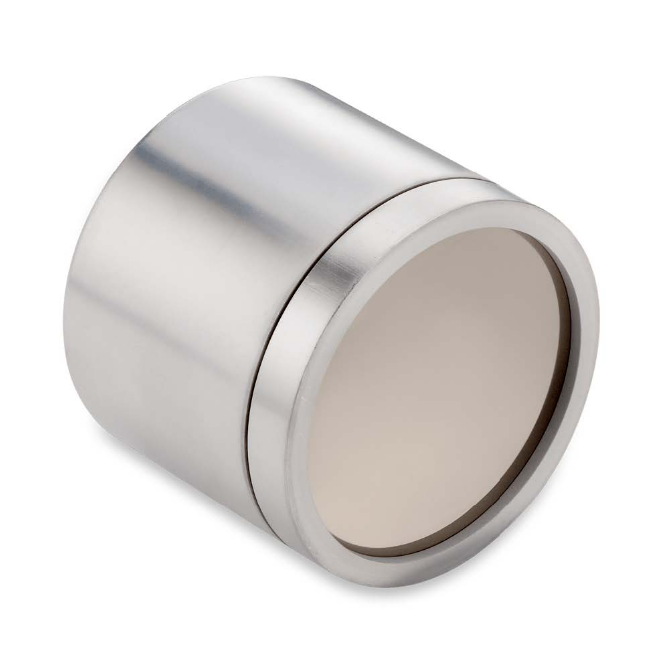

  电离室探头对射线的强度进行检测，电离室是一个完整的高度密封的容器。当电离室的 Ｘ荧光射线打到锌层上，因为荧光强度不同并且有锌层反射回来的 Ｘ荧光射线，所以需要通过过滤膜将它过滤掉，接收 Ｘ荧光射线通过带钢反射回来的部分，电离室产生的输出电流值根据电离室接收的 Ｘ射线的强弱变化而变化。输出电流放大器会将电流信号放大，并转换成电压值，计算机通过此电压值计算出锌层的厚度，实现实时在线精确测量。
