中厚板 X射线测厚仪在轧制过程中的应用
X射线测厚仪能否精确地对成品钢板的厚度进行测量 ．对中厚板厂的生产至关重要。
1X射线测厚原理
X射线测厚仪通过把高压直流电压加在 X射线管的两极，所产生不同能级的X射线穿过被测物．比较被测物两面 X射线 的强度来进行在线厚度测量。X射线测厚仪的理论基础是 X射线穿过被测物质后．其部分射线将会被物体所吸收. 在被测物质的质量吸收系数和密度一 定 的情况下．可以根据射线强度来测出被测物质的厚度 。X射线测厚仪就是利用这种关系制成的。

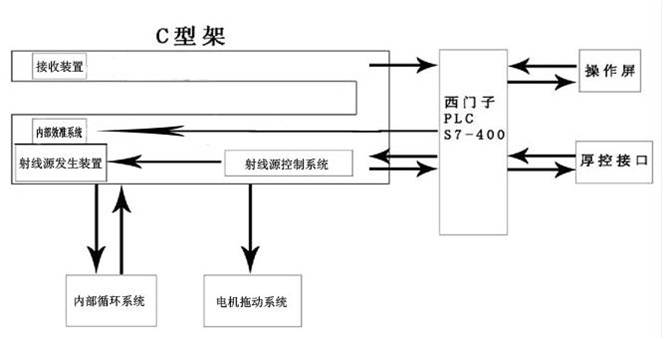

主控制系统的组成
X射线测厚仪主要有C型架。控制柜，驱动系统，工控机等组成。
X射线测厚仪的测量功能
厚度测量
利用X射线穿透方式测量厚度的基本原理是射线穿过物质时会被减弱。
(1)校准 。
测厚系统包括 2种标定方式：全范围标定和单点标定 。
全范围标定 ：已知材料的标准样片按照预定的次序被自动插入 X射线束 ．标准样片覆盖了整个测量范围。进行全 范围的标定可以保证测厚仪的精度整个过程大约需要 90s。

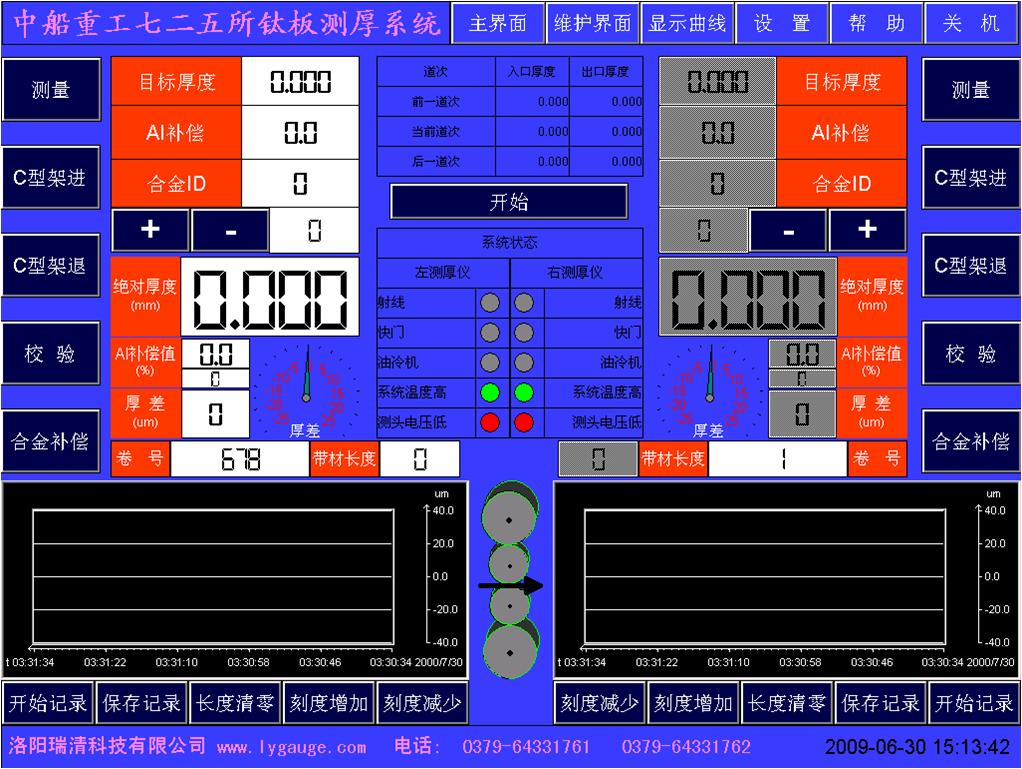

单点标定 ：对于某些厚度范围的钢板需要特殊测量精度的场合 。可采用单点标定 ．或叫做标准化。将一块特定厚度的标样板在X射线上进行测量 ．可以完成快 速的标定 这一功能既可以通过操作屏幕手动执行，也可以自动执行。任务执行时间少于10S这种标定可消除温漂以及源和探头窗上杂质的影响。
( 2)合金补偿
当系统用于测量具有不同合金成分的钢板时。为了优化它的精度，可利用合金补偿功能。固定百分比合金补偿 ：测厚仪既能自动也可以手动设定一个固定百分比偏置的补偿。用于测量有合金成分的钢板。百分比由用户决定 。
合金表 ：系统提供了交互方式建立的编辑和删除合金表。由一组与钢板合 金的各种类型 和厚度相关
的补偿值所组成谱系补偿 ：当一种合金 (如不锈钢级 )的允许成分变化范围较宽时。谱系补偿可以用来提高测厚仪的精度这个性能需要输入以前轧过的钢板的实际合金补偿厚度测厚仪可以从以前建立的合金表计算出偏差。然后补偿测量厚度。
(3)温度补偿
温度表用于补偿由温度改变所引起的钢板密度变化钢板温度可以直接从轧机输入也可以由 C型架里的高温计读入系统提供了一组标准表 。这些表可以由技术人员通过工程师站增加或编辑。
