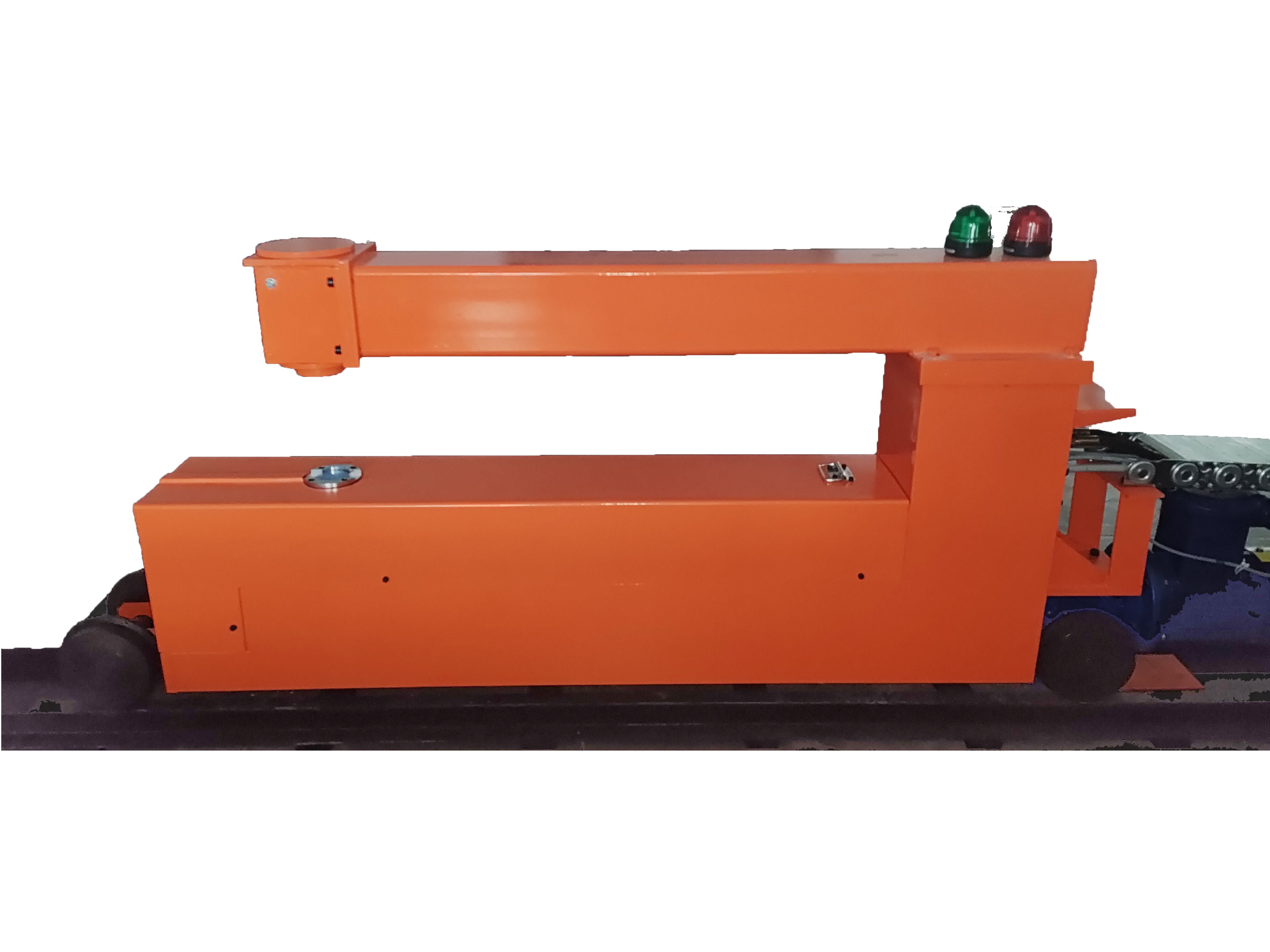

铜铝复合箔在线测厚仪

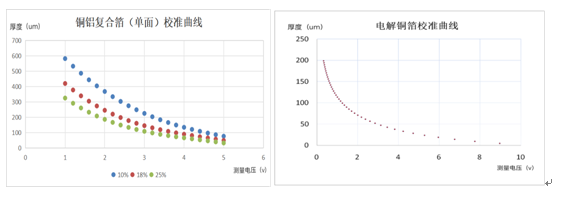

XTC-10 Copper Foil 是一款专用于铜铝复合箔、电解铜箔、压延铜箔、锂电池极片等新兴产品设计的在线测厚仪器，XTC-10 Copper Foil采用空冷X射线发生器、低能X射线照射和小型紧凑化设计，其高速高通量的x射线传感器技术提高了测量精度。精心制作的校准曲线可以保证在5-300微米量程范围内小于1微米的测量误差。XTC-10 Copper Foil不仅可以测量复合箔的整体厚度，也可以测量表面铜层厚度，为提高复合箔质量提供了更为可靠的技术保障.
XTC-10 ED Copper Foil常规工作方式为往复扫描测量（或定点测量）,全幅在线测量箔材面密度。可以实时传输厚度信号至生产控制系统，以保证产品厚度偏差在理想的控制范围。大的射线发生器-传感器间隙（air gap)也为用户提供了便利的使用维护空间。
产品特点
l 高速度非接触式无损测量箔材厚度
l 高精度在线实时检测
l 可采用单点、三点或连续扫描方式测量
l 可根据用户的实际产品需求制作标准化校准曲线
技术指标
适用箔材 / measured foil | 铜铝复合箔、电解铜箔、压延铜箔、锂电池极片等箔材 |
测量范围 / measured range | 5-1000 um（常规） 亦可按照用户需求订制 |
扫描宽度 / scan width | 0-1200 mm 亦可按照用户需求订制 |
响应时间 / time response | 35 ms |
采样时间 / sample time | 10 ms |
再现性 / reproducibility | 0.1% 或者1微米（两者取大值） |
准确性 / accuracy | 0.1% 或者1微米（两者取大值） |
短期漂移 / short-term drift | 8小时内小于0.2% |
（上述指标执行IEC 36339 《核仪器 利用电离辐射的厚度测量系统 定义和测量方法》)
