特征X射线测厚原理

　　在现代工业生产中，精确测量材料的厚度是一项至关重要的任务。特征X射线测厚技术，作为一种非接触式测量方法，凭借其高精度和快速响应的特点，被广泛应用于各种工业领域。本文将详细介绍特征X射线测厚的原理及其相关应用。

一、基本原理

　　特征X射线测厚技术主要基于X射线与被测物体相互作用时的强度衰减规律。X射线是一种波长短、能量大的电磁波，当它穿透被测物体时，会与物体内部的原子发生相互作用，导致X射线强度的衰减。这种衰减与被测物体的厚度、材质以及X射线的初始强度等因素密切相关。

　　具体来说，当X射线穿透被测物体时，其强度I与穿透前的原始强度I0之间的关系可以用以下公式表示：

I = I0e-λd

　　其中，λ为衰减系数，取决于被测物体的材质；d为被测物体的厚度。由该公式可知，X射线通过被测物体时是按指数规律衰减的。因此，通过测量X射线穿透物体前后的强度变化，可以推算出被测物体的厚度。

二、测量过程

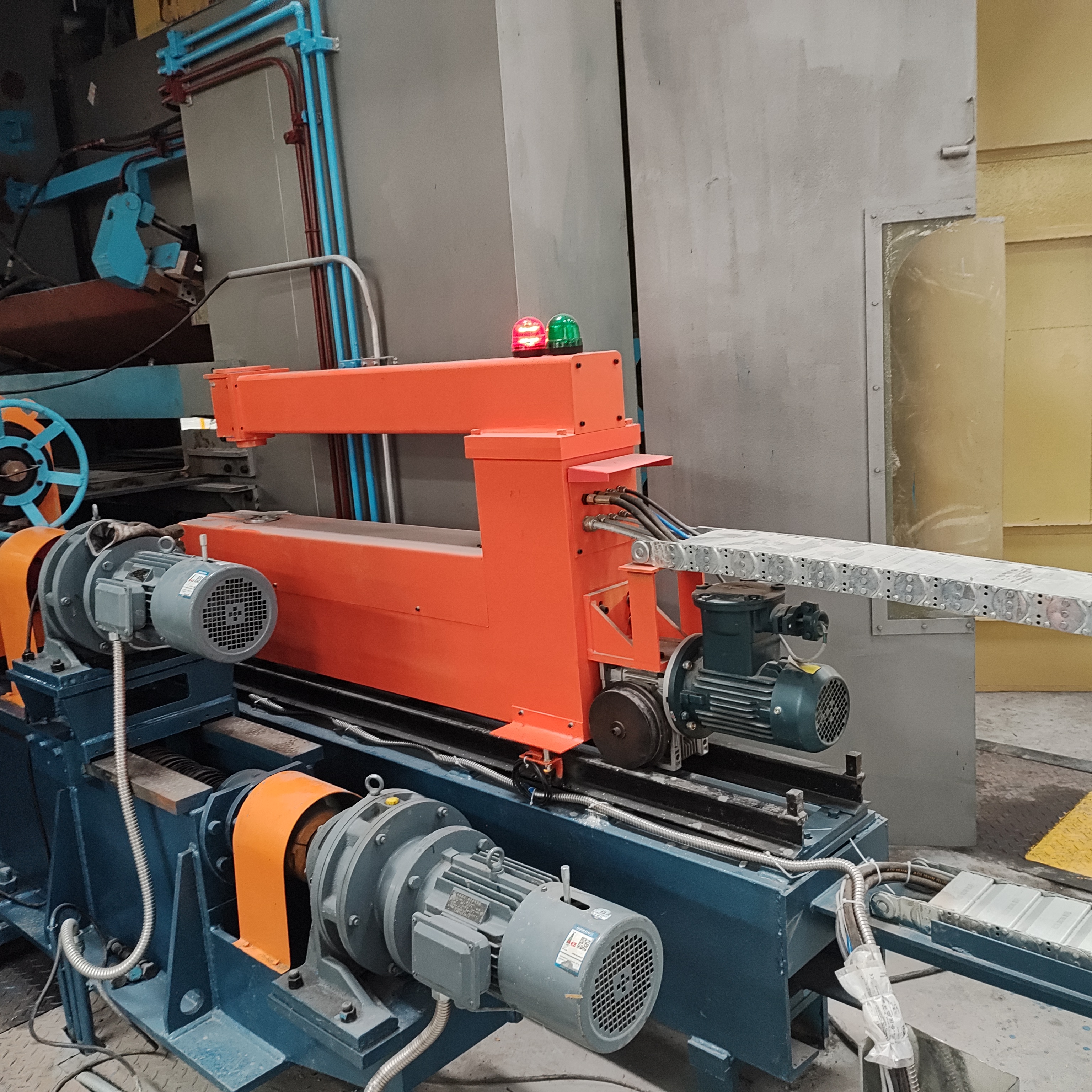

　　特征X射线测厚仪通常由X射线源、探测器、信号转换和放大电路以及显示装置等部分组成。测量过程如下：

X射线发射：X射线测厚仪内部配备有X射线源，用于发射强度稳定的X射线束。这些X射线束穿透被测物体后，其强度会发生变化。

信号接收与转换：穿透被测物体后的X射线被探测器接收。探测器将接收到的X射线强度转换为电信号。

信号放大与处理：电信号经过前置放大器放大后，由专用测厚仪操作系统进行进一步处理。处理后的信号被转换为直观的实际厚度值，并在显示装置上显示出来。

三、应用实例

  特征X射线测厚技术在工业生产中具有广泛的应用，包括但不限于以下几个方面：

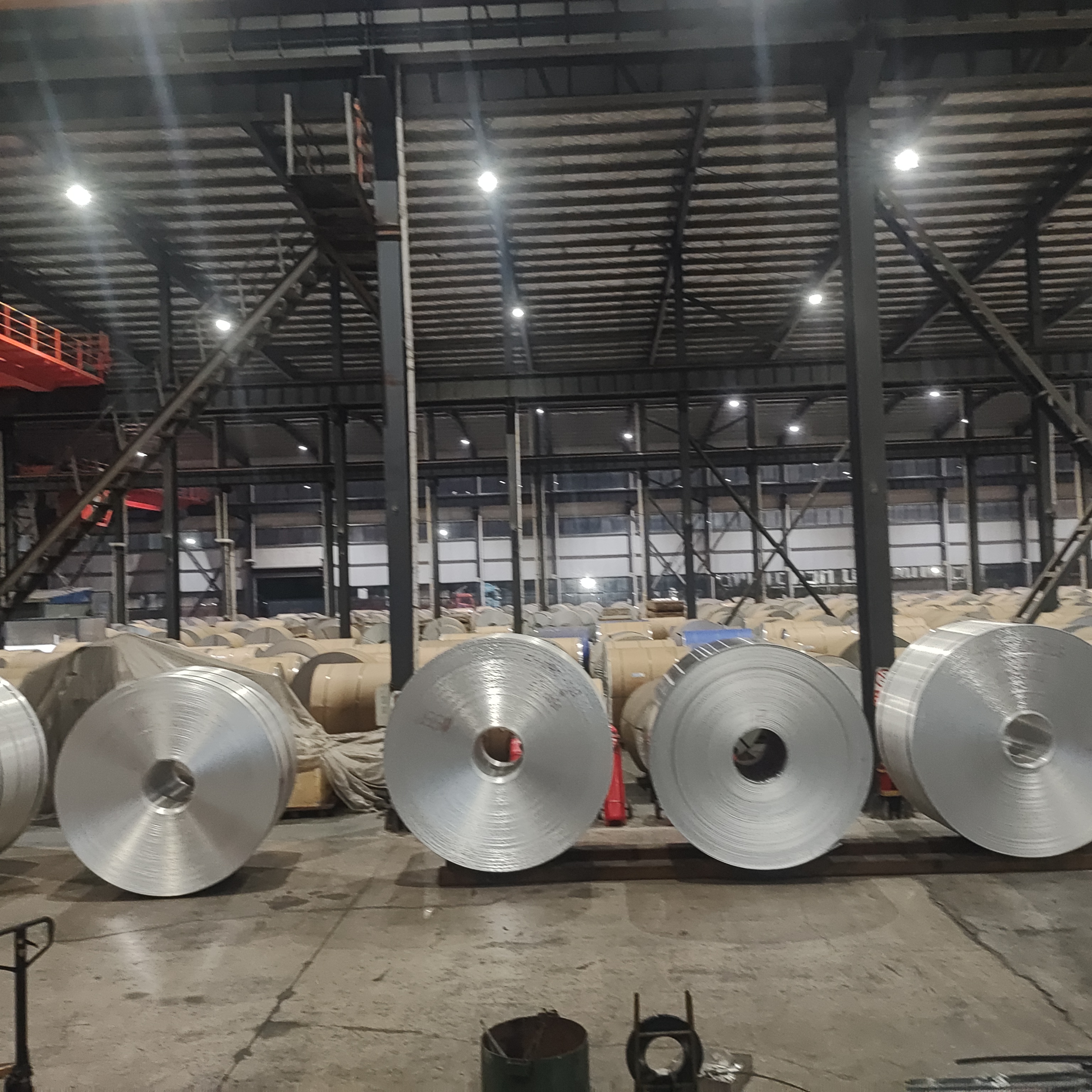

金属板材测厚：在钢铁、有色金属等金属板材的生产过程中，特征X射线测厚仪可以实时监测板材的厚度，确保产品质量符合标准。

涂层测厚：在涂装行业中，特征X射线测厚仪可以测量涂层（如油漆、防腐层等）的厚度，以评估涂层的均匀性和质量。

薄膜测厚：在塑料、橡胶等薄膜的生产过程中，特征X射线测厚仪可以精确测量薄膜的厚度，确保产品满足设计要求。

PCB行业金属层测厚：在PCB行业中，特征X射线测厚技术通常采用X-RAY荧光法来测量金属层的厚度，以确保电路板的性能和质量。

四、技术优势

特征X射线测厚技术相比其他测厚方法具有以下优势：

非接触式测量：避免了传统接触式测量方法对被测物体表面的损伤。

高精度：能够精确测量微小厚度的变化，满足高精度测量的需求。

快速响应：测量速度快，能够实时监测生产过程中的厚度变化。

适用范围广：适用于各种材质和形状的物体测量，具有广泛的适用性。

  综上所述，特征X射线测厚技术以其独特的原理和广泛的应用领域，在工业生产中发挥着越来越重要的作用。随着技术的不断进步和应用的深入拓展，特征X射线测厚技术将在未来继续为工业生产提供有力的支持。
