激光测厚仪的构造及原理

激光测厚仪的构造及原理

结构原理

1.     基本组成：激光测厚仪主要由激光器、成像物镜、光电位敏接收器、信号处理机及测量结果显示系统等部分组成。

2.     工作原理：激光测厚仪采用差动式测量方法，利用两台激光位移传感器上下对射。激光束在被测物体表面上形成一个亮的光斑，成像物镜将该光斑成像到光敏接收器的光敏面上，产生探测其敏感面上光斑位置的电信号。当被测物体移动时，光斑相对于成像物镜的位置会发生变化，导致成像点在光敏器件上的位置也发生变化。通过测量这种位置变化，可以计算出被测物体的厚度。

相关应用

1.     工业生产：激光测厚仪在金属加工、汽车制造、航空航天等行业中被广泛应用于生产线上的厚度测量和质量控制。它可以测量各种材料的厚度，如金属板、塑料板、玻璃板等。

2.     在线检测：激光测厚仪可以应用于各种板材类产品的厚度尺寸在线检测，如电路板、电池极片、镀锌板、钢板、木板、塑料板、橡胶板等，测量数据快速、准确。

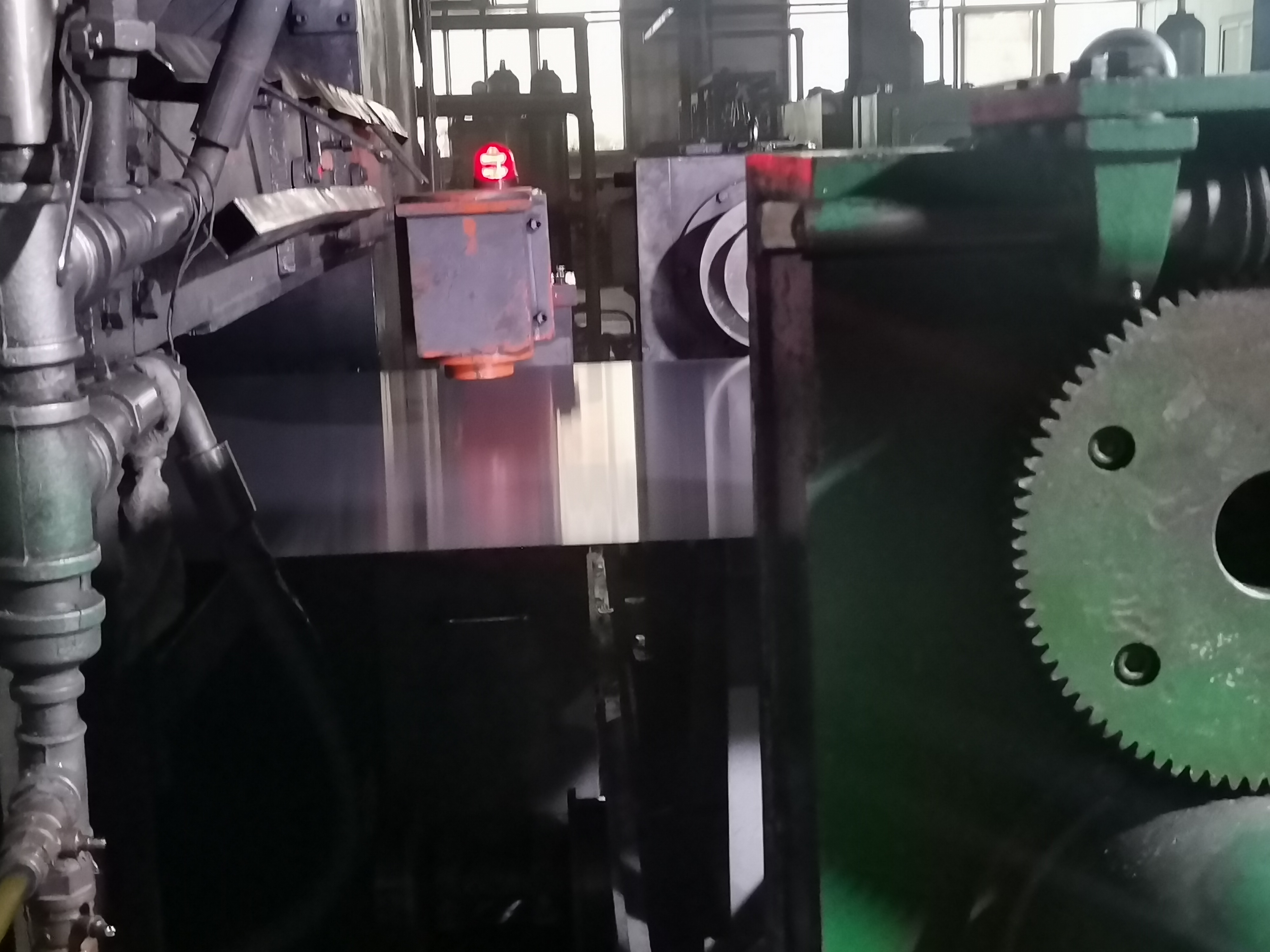

3.     恶劣环境：激光测厚仪能在高温、高压、强磁场等恶劣环境下稳定工作，特别适用于环境极为恶劣的热轧钢生产线的在线测量和轧制厚度的控制。

综上所述，激光测厚仪具有高精度、非接触式测量、快速响应和广泛测量范围等优点，在工业生产中发挥着重要作用。
