合金补偿原理

合金补偿原理

   合金补偿是X射线测厚仪中用于消除不同合金牌号对测量结果影响的关键技术，其核心原理是通过建立合金成分与X射线吸收特性之间的数学模型，对测量信号进行动态修正。以下是其技术原理的详细解析：

一、基础原理：X射线吸收与合金成分的关联性

1. X射线吸收定律
根据朗伯-比尔定律，X射线穿透材料后的强度衰减与材料厚度、密度及原子序数相关，公式为：
I=I0⋅e−μ⋅ρ⋅d
其中：

o    I0 为入射X射线强度，

o    I 为穿透后强度，

o    μ 为质量吸收系数（与元素种类相关），

o    ρ 为材料密度，

o    d 为材料厚度。

不同合金牌号因元素组成不同，其质量吸收系数 μ 和密度 ρ 存在差异，导致相同厚度下X射线衰减程度不同，从而影响测量结果。

2. 合金补偿的必要性
若未进行合金补偿，测厚仪会基于预设的标准合金（如纯铝）的吸收特性计算厚度，导致含其他元素（如铜、镁、锌）的合金测量值偏差。例如，含1%铜的铝合金因铜的高吸收系数，测量值会显著低于实际厚度。

二、合金补偿的核心技术：多参数修正模型

1. 质量吸收系数补偿

o    元素加权计算：根据合金中各元素的含量，计算等效质量吸收系数 μeff：
μeff=∑iwi⋅μi
其中 wi 为元素 i 的质量分数，μi 为其质量吸收系数。

o    数据库支持：测厚仪内置常见合金的 μeff 数据库（如铝、铜、钢等），通过输入合金牌号或成分比例自动调用对应参数。

2. 密度补偿
合金密度 ρ 随成分变化，需通过实验标定或理论计算修正。例如，铝合金密度可近似为：
ρalloy=∑iwi⋅ρi
其中 ρi 为元素 i 的密度。测厚仪根据修正后的密度重新计算厚度。

3. 双能X射线技术（高级补偿）

o    原理：使用高低两种能量的X射线（如15kV和50kV）穿透材料，通过分析不同能量下的衰减比值，独立解算材料厚度和成分。

o    优势：可实时区分厚度变化与成分波动，适用于成分不稳定的合金生产（如再生铝）。

o    应用：在电池箔生产中，双能技术可同时测量铝层厚度和铜层厚度，并修正铜对铝测量的干扰。

三、合金补偿的实现流程

1. 合金牌号输入
操作人员通过测厚仪界面输入被测材料的合金牌号（如6061铝合金），或手动输入各元素含量（如Al-1%Si-0.6%Mg）。

2. 参数调用与修正

o    测厚仪从数据库中调用该合金的 μeff 和 ρ 参数。

o    若合金成分未知或非标准牌号，系统可基于输入的元素含量实时计算修正参数。

3. 实时测量与补偿

o    X射线穿透材料后，探测器接收信号并转换为厚度初值 d0。

o    系统根据修正参数计算实际厚度 d：
d=μeff⋅ρalloyln(I0/I)

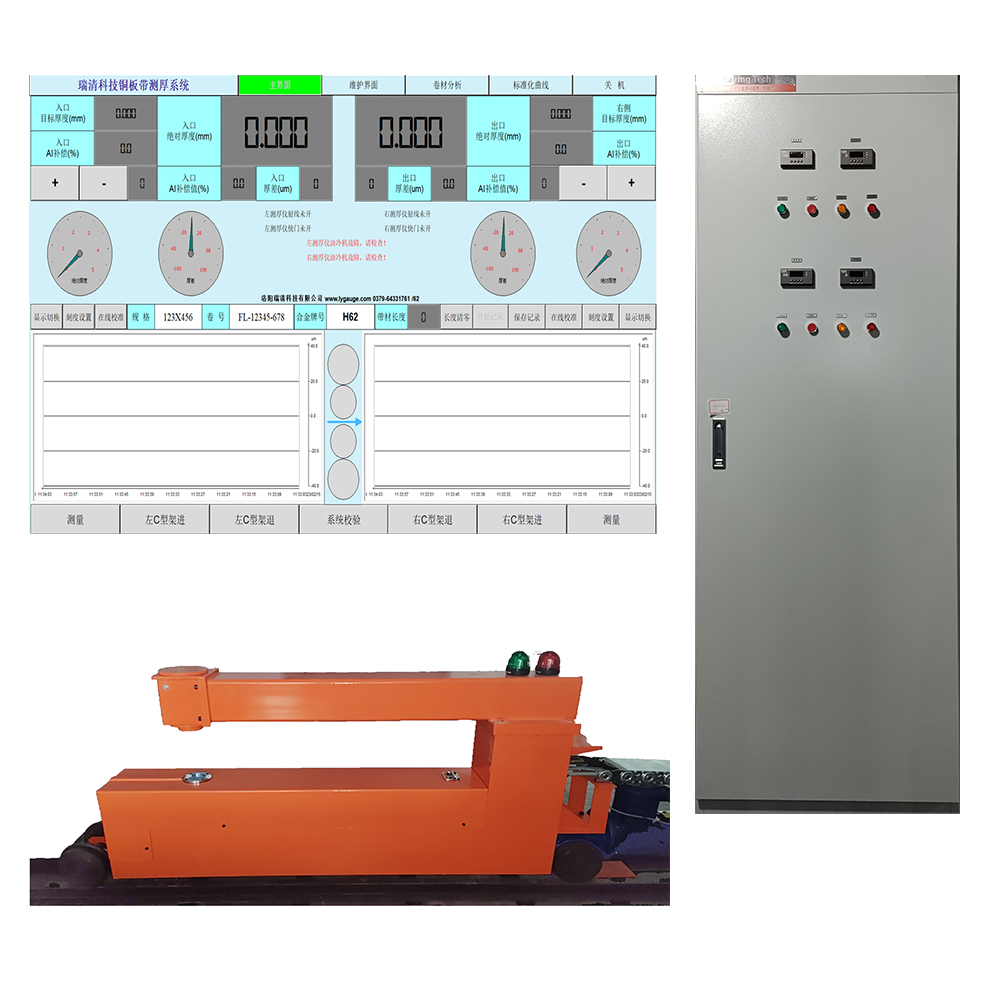

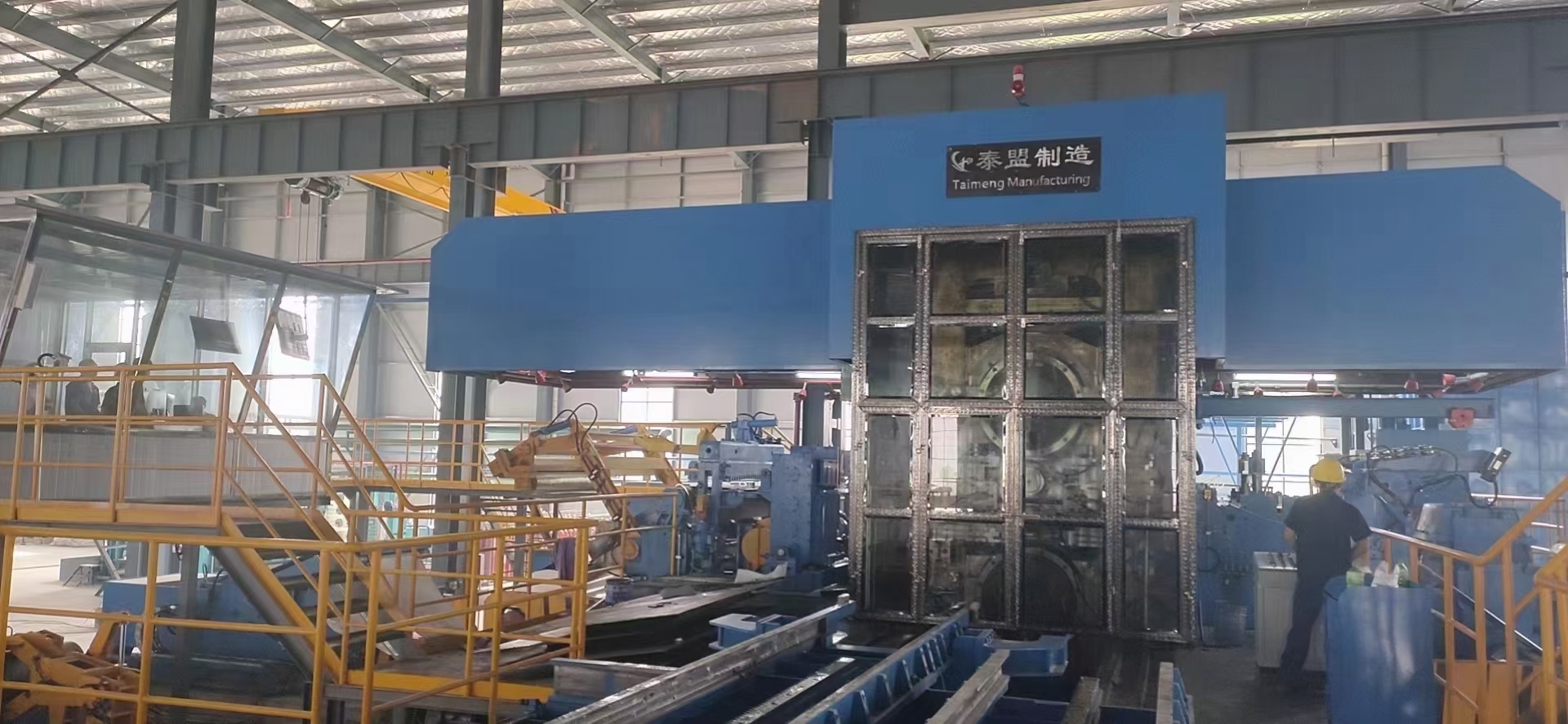

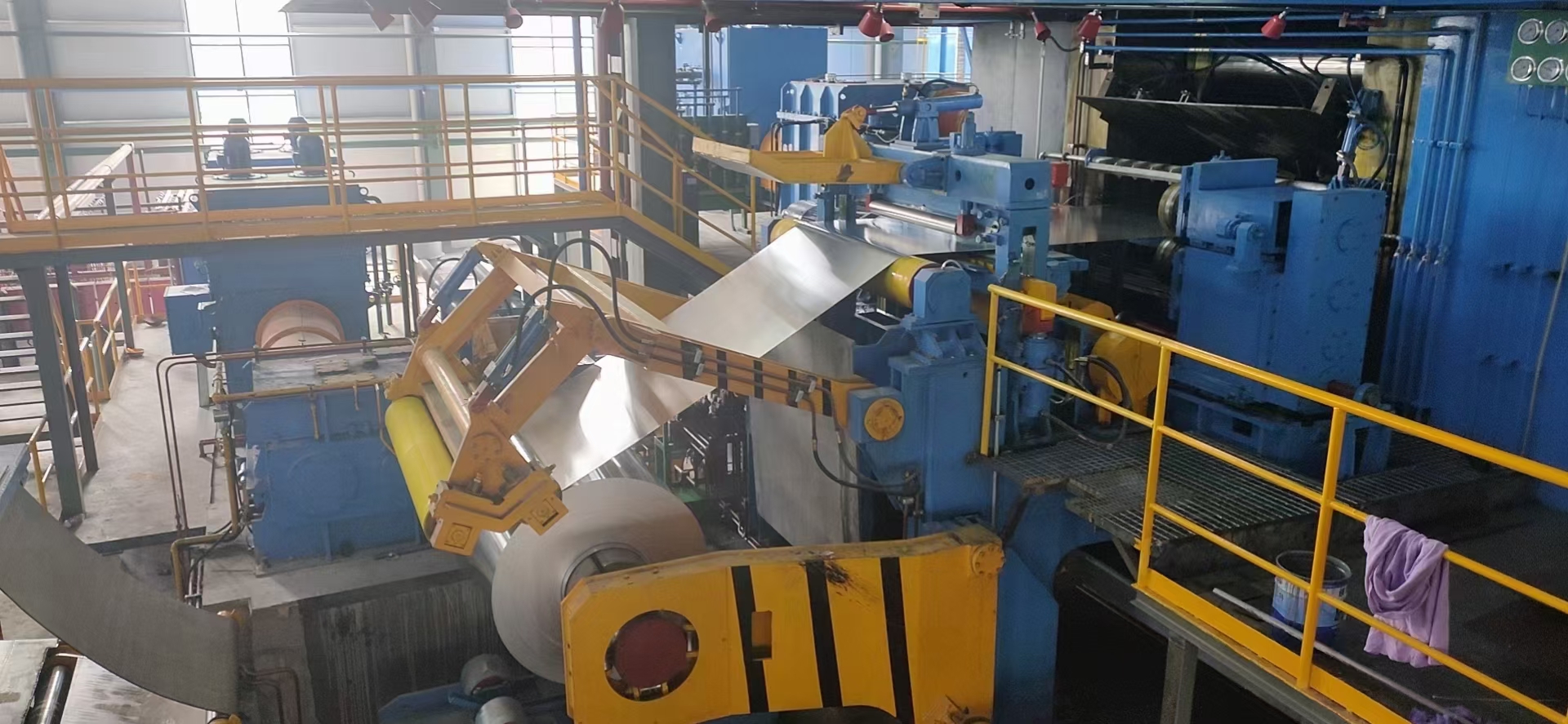

o    补偿后的厚度 d 显示在操作界面，并用于轧机闭环控制。

4. 动态更新与自适应

o    在连续生产中，若合金成分波动（如来料批次差异），测厚仪可通过在线合金分析仪（如LIBS）实时更新成分数据，动态调整补偿参数。

o    部分高级系统支持自学习算法，通过历史数据优化补偿模型，减少人工干预。
