X射线凸度仪介绍
X射线凸度仪是一种利用X射线穿透被测物体时强度衰减原理，实现高精度厚度及凸度测量的工业检测设备，广泛应用于热轧带钢等板带材生产领域。
一、测量原理
1. X射线发射与穿透
X射线源发出射线，穿透被测轧件（如带钢）。射线强度随材料厚度增加呈指数衰减，剩余射线到达检测装置（如电离室）。
2. 信号转换与处理
电离室将剩余射线强度转换为电流信号，经放大、模数转换后通过通讯接口（如以太网）传输至计算机。
3. 厚度与凸度计算
计算机结合射线强度变化、材料密度等参数，计算被测轧件的厚度；通过测量特定点厚度差，进一步得出凸度（板带材横向厚差）。
二、核心功能
1. 厚度测量
提供高精度厚度数据，支持生产过程质量控制。
2. 凸度测量
量化板带材断面形状，为板形控制提供关键参数。
3. 板形控制
与凸度自动控制系统联动，动态调整轧辊间距，优化板形质量。
4. 补偿功能
通过合金补偿和温度补偿，消除材料成分及温度对测量结果的影响，提升准确性。
三、设备结构

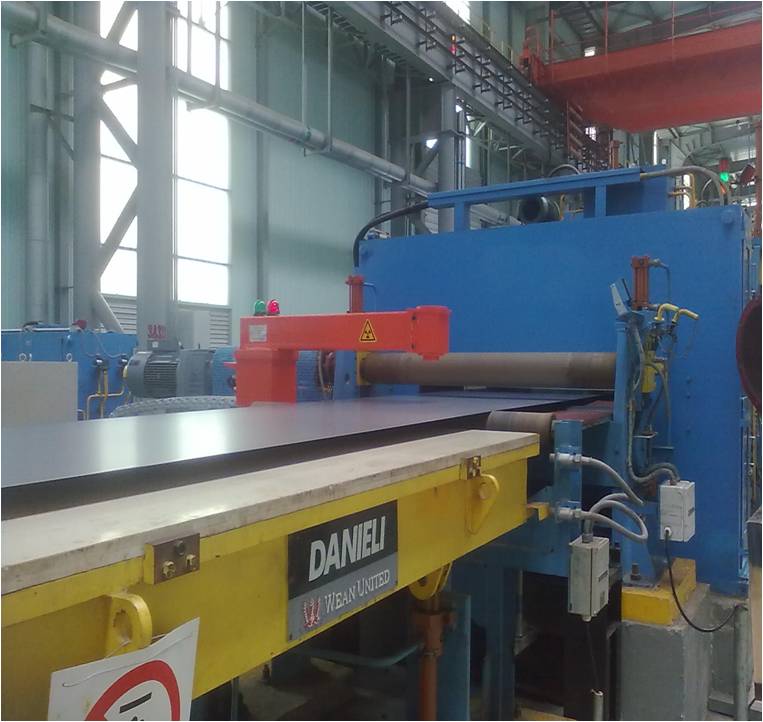

1. C型架
集成X射线管、高压发生器、标定板及安全快门，驱动装置实现摆动测量。
2. 检测单元
包含电离室等探测器，接收穿透后的X射线并转换为电信号。
3. 控制系统
包括控制柜、供电柜及射线控制柜，负责设备运行逻辑与数据处理。
4. 安全防护
安全快门、位置传感器及指示灯确保操作安全，防止射线泄漏。
四、应用场景

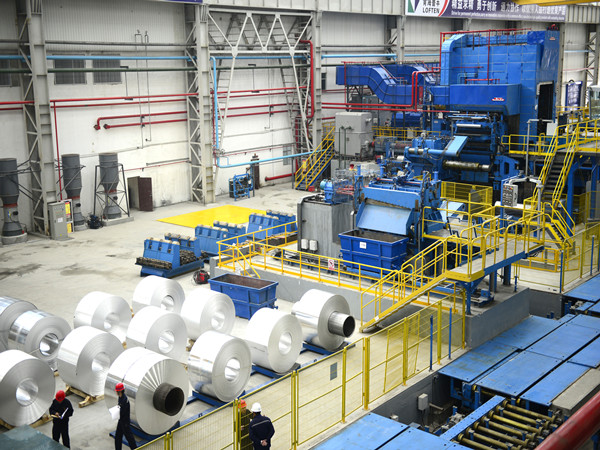

1. 热轧带钢生产
实时监测带钢厚度及凸度，指导轧制工艺调整，减少废品率。
2. 冷轧板带加工
高精度测量支持薄规格产品生产，满足高端市场需求。
3. 金属压力加工
适用于铜、铝等有色金属板带材的厚度与凸度控制。
