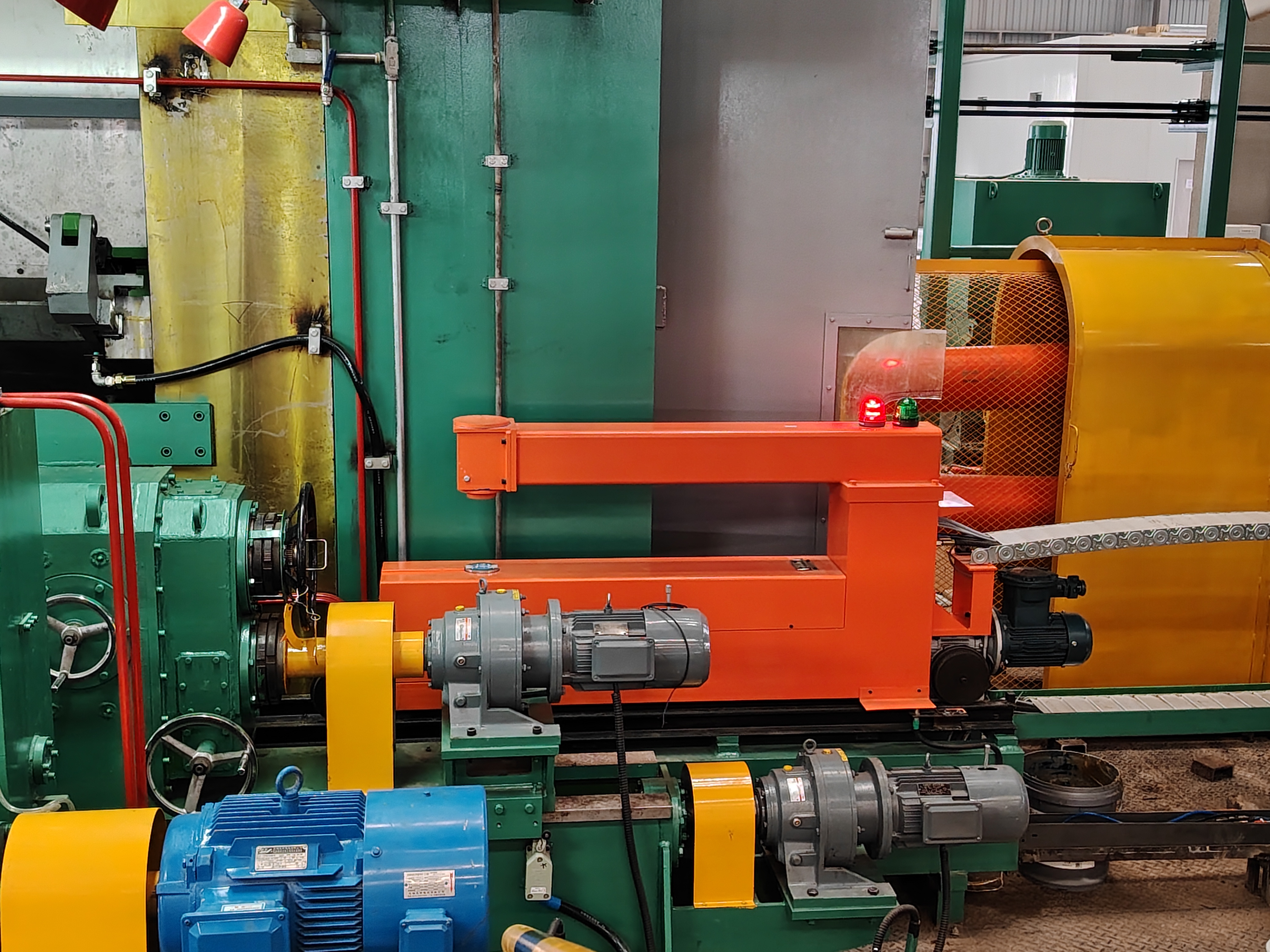

铝箔版型仪的技术原理
摘要：铝箔版型仪作为铝箔轧制过程中板形质量控制的核心精密检测设备，其测量精度、响应速度直接决定铝箔产品的平直度与均匀性，尤其适配超薄铝箔（6~200μm）的高端生产需求。本文从技术原理、核心结构、性能指标、补偿措施及工业应用等方面，系统阐述铝箔版型仪的技术特性，为铝箔轧制工艺优化与质量提升提供技术参考。
1 引言
在铝箔轧制生产中，板形缺陷（如边浪、中浪、瓢曲、楔形等）是影响产品质量的关键问题，不仅会降低铝箔的后续加工适配性，还可能导致轧制过程中断带，增加生产成本。铝箔版型仪通过实时检测铝箔横向张力分布与表面轮廓，将检测信号反馈至轧机自动板形控制系统（AFC），实现板形缺陷的动态修正，是现代铝箔精密轧制生产线不可或缺的核心检测装备，广泛应用于新能源电池铝箔、电子铝箔、包装铝箔等高端产品的生产环节。
2 铝箔版型仪核心技术原理
铝箔版型仪的核心工作逻辑是通过检测铝箔表面的张力分布或轮廓变化，将物理量转化为电信号，经数据处理后输出板形偏差信息，为控制执行机构提供依据。目前工业应用中主流的在线式铝箔版型仪，根据检测原理可分为三大类，其技术特性与适用场景各有侧重。
2.1 空气轴承式版型仪
空气轴承式版型仪以气膜悬浮技术为核心，其核心部件为板型辊与气室结构。板型辊转子采用高精度空心结构，表面均匀分布气嘴，工作时通入高压洁净空气，在辊体与铝箔之间形成均匀气膜，使铝箔与辊体无直接接触，避免划伤超薄铝箔表面。当铝箔存在板形缺陷时，横向张力分布不均，会导致气室内部压差发生变化，压差信号经气动传感器转换为电信号，再通过数据采集模块处理，生成板形图谱与偏差数据。
该类型版型仪的优势的测量精度高（板形偏差分辨率可达±0.5 I-unit）、摩擦阻力极小，低速轧制工况下稳定性优异，适合粗轧、中轧等对铝箔表面质量要求较高的工序；其局限性在于对气源纯度与压力稳定性要求严格，需配套专用净化与稳压系统，运行成本相对较高。
2.2 压磁式版型仪
压磁式版型仪基于压磁效应原理，即铁磁材料在外部应力作用下，其磁导率会发生规律性变化。设备核心为压磁式检测辊，辊体内部嵌入分段式压磁传感器，当铝箔通过检测辊时，横向张力差会使辊体产生微小形变，进而改变压磁传感器的磁导率，通过检测磁通量的变化，可反推出铝箔的张力分布与板形偏差。
该类型版型仪结构坚固、抗振动能力强，无需复杂的气源系统，免维护周期长，适合高速冷轧与箔轧工序（适配轧制速度最高可达1500m/min），是目前高端铝箔生产线中应用最广泛的类型之一，典型代表为ABB公司的Stressometer系列版型仪。
2.3 压电式版型仪
压电式版型仪利用压电晶体的压电效应，在辊面沿横向均匀布置高密度压电晶体阵列，当铝箔施加的张力作用于压电晶体时，晶体产生与张力成正比的电荷信号，经信号放大、滤波处理后，直接输出铝箔横向张力分布数据。
其核心优势是响应速度快（毫秒级响应）、灵敏度高，检测分段密度可达到最小13mm，能够精准捕捉微小的板形缺陷，适合超薄铝箔（≤20μm）、高精度电子铝箔的检测需求，局限性在于压电晶体对温度变化敏感，需配套温度补偿装置，避免环境温度波动影响测量精度。
