X射线测厚仪在铝板带轧制中的应用与精度控制
1 引言
铝板带轧制是金属塑性加工的重要工艺，广泛应用于建筑、汽车、电子、新能源等领域，产品厚度的均匀性直接影响后续加工性能与产品合格率。传统接触式测厚方法（如千分尺、测厚仪）存在测量滞后、易划伤板带表面、无法适配高速轧制等弊端，而X射线测厚仪基于X射线穿透衰减原理，实现对铝板带厚度的非接触实时检测，可精准捕捉厚度波动，为轧机自动厚度控制（AGC）系统提供闭环反馈，是实现铝板带精密轧制的关键装备。
2 X射线测厚仪工作原理与核心结构
2.1 工作原理
X射线测厚仪的核心工作原理是X射线穿透衰减定律：当X射线穿透铝板带时，部分射线被材料吸收，吸收量与材料厚度、密度、吸收系数呈正相关，通过检测穿透前后的射线强度，结合已知的材料参数，即可反推出铝板带的实际厚度。
2.2 核心结构
工业用X射线测厚仪主要由X射线源、探测器、数据采集与处理系统、校准装置四部分组成：X射线源产生稳定的X射线束，经准直器聚焦后垂直穿透铝板带；探测器（常用闪烁探测器、半导体探测器）将穿透后的射线信号转换为电信号；数据采集与处理系统对电信号进行放大、滤波、数字化处理，计算出实际厚度值，并输出至AGC系统；校准装置（标准厚度片）用于定期校准仪器，确保测量精度。
3 铝板带轧制中X射线测厚仪的应用要点

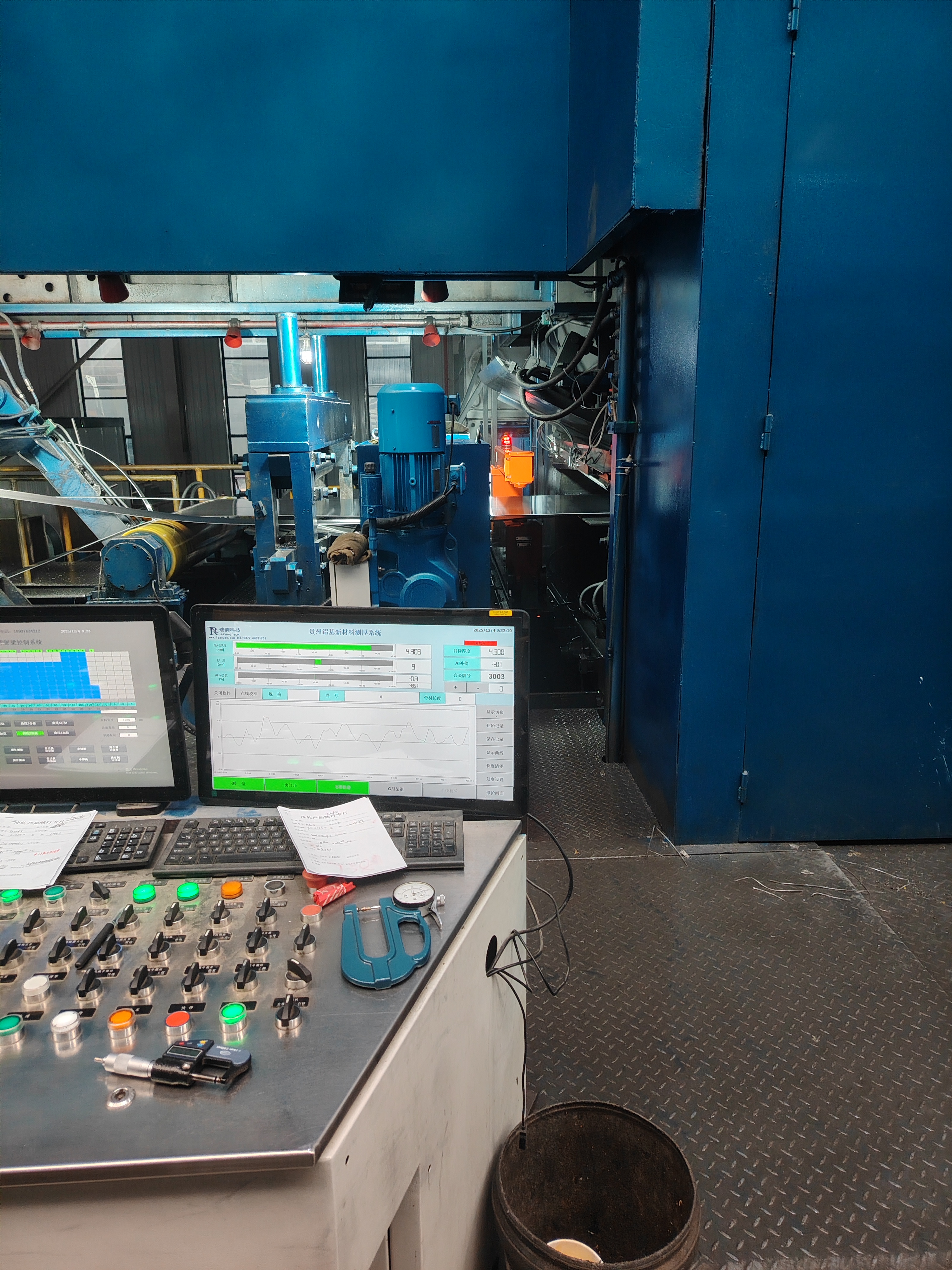

在铝板带轧制生产线中，X射线测厚仪主要安装在轧机出口侧，实时检测轧制后铝板带的厚度，其应用需注意以下三点：
一是安装位置的选择，需避开轧制过程中的振动、水汽、粉尘干扰，确保X射线光路畅通，同时保证检测点与轧机轧辊的距离合理，减少厚度测量的滞后性；二是适配轧制速度，根据铝板带轧制速度（通常为100~1500m/min）调整仪器的采样频率，确保采样频率与轧制速度匹配，避免漏测、误测；三是针对不同规格的铝板带（厚度0.01~10mm），调整X射线源的管电压、管电流，优化探测器灵敏度，确保测量精度满足产品要求。
4 影响测量精度的关键因素与控制措施
4.1 主要影响因素
铝板带轧制过程中，X射线测厚仪的测量精度易受多种因素影响：一是温度波动，环境温度、铝板带温度、仪器自身温度（X射线源、探测器）的变化，会导致X射线强度漂移、探测器响应率变化，引入测量误差；二是材料均匀性，铝板带的密度不均、成分波动，会改变X射线吸收系数，影响厚度计算精度；三是光路干扰，轧制过程中产生的氧化皮、油污、水汽等，会遮挡X射线，导致探测器接收信号异常；四是仪器校准偏差，长期使用后，标准片磨损、仪器部件老化，会导致校准精度下降。
4.2 精度控制措施
针对上述影响因素，可采取以下控制措施：一是温度补偿，采用水冷/油冷系统将X射线源、探测器维持在恒温区间（通常为20±2℃），同时在铝板带检测点附近布置温度传感器，通过软件算法动态修正温度带来的误差；二是材料参数校准，针对不同牌号、不同规格的铝板带，提前录入材料密度、吸收系数等参数，定期校验；三是光路清洁，在仪器检测窗口加装防尘、防油污装置，定期清理窗口玻璃，避免光路干扰；四是定期校准，每天开机前用标准厚度片进行零点校准，每周进行跨度校准，每月进行全面校准，确保仪器长期稳定运行。
5 结论
X射线测厚仪在铝板带轧制中发挥着不可替代的作用，其非接触、高精度、实时检测的特点，有效解决了传统测厚方法的弊端，为铝板带厚度的精准管控提供了保障。通过合理选择安装位置、适配轧制工况、采取针对性的精度控制措施，可进一步提升X射线测厚仪的测量精度，助力铝板带轧制向精密化、智能化方向发展，提高产品合格率，降低生产成本。
