x射线测厚仪的主要构成
X 射线测厚仪主要由以下几个部件组
1）射线源及驱动器。
射线源的任务就是产生 x 射线，主要由 x 射线管、高压发生器、灯丝电路组成；为了配合驱动器控制射线源的高压和电流，还安装有电压和电流检测元件。射线管的冷却一般采用油浸、水冷或风冷的方式。驱动器有装在主电柜内的，也有与射线源一起安装在 C 型架里的。
2）标样箱。
标样箱内装有铅制的快门和数量不等的不同厚度的标准样片。快门用来打开或阻断射线束。标准样片用来标定、校准测厚仪。为了检测快门和标准样片的位置，一般还安装有位置检测元件。快门和标准样片通常用螺线管或气缸驱
3) x 射线检测器（探头）。
x 射线检测器的种类比较多，主要有电离探测器和闪烁探测器。铝加工设备的测厚仪大多使用电离室做探测器。电离室由室壁导电的充气容器和中心电极组成，在外壳和中心电极之间加有适当的高电压。 x 射线进入电离室后，在气体中产生电离现象，产生微弱电流。此信号非常微弱，因此使用一个前置放大器将其放大到5V左右，再送到主电柜内处理。

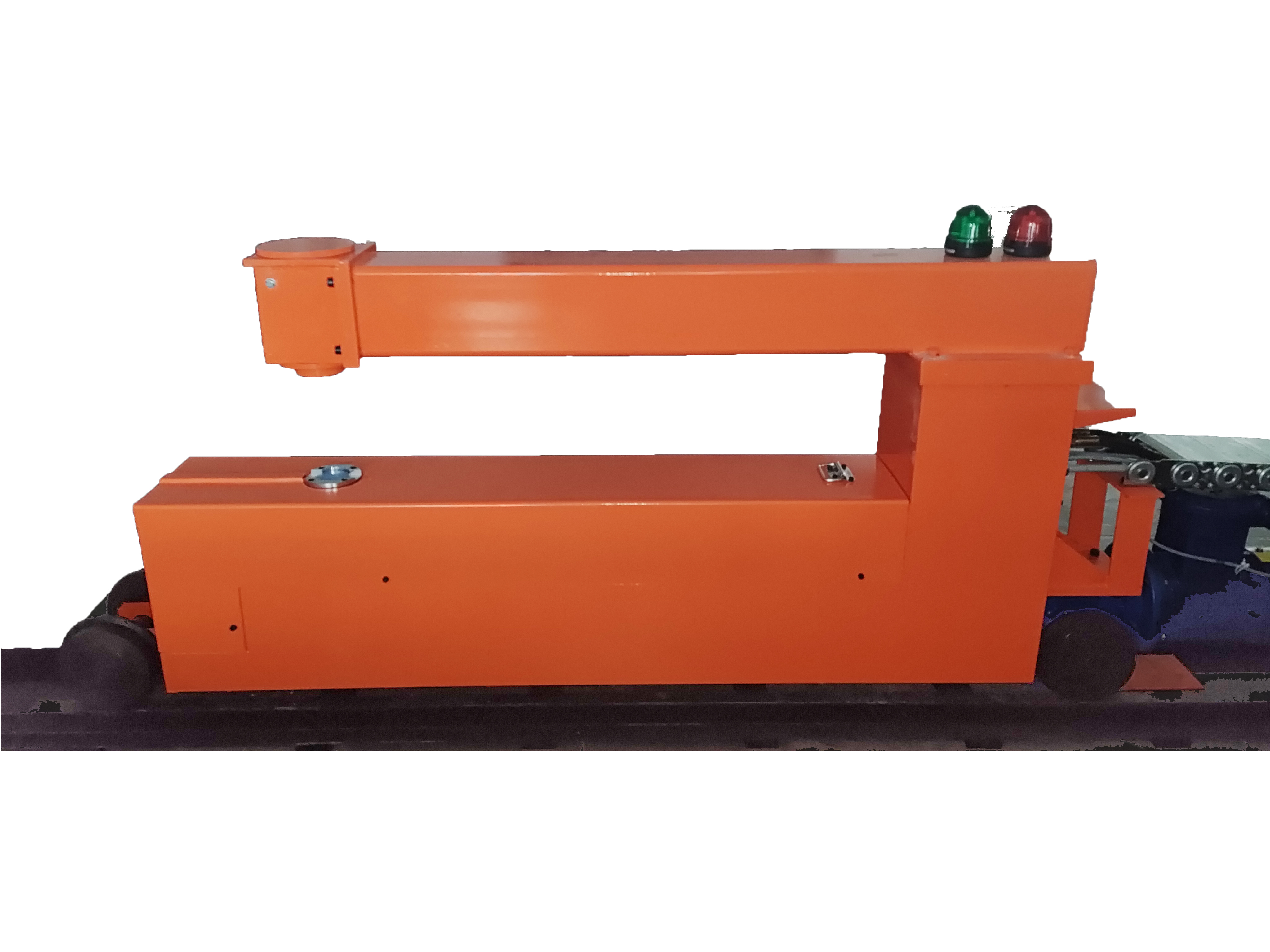

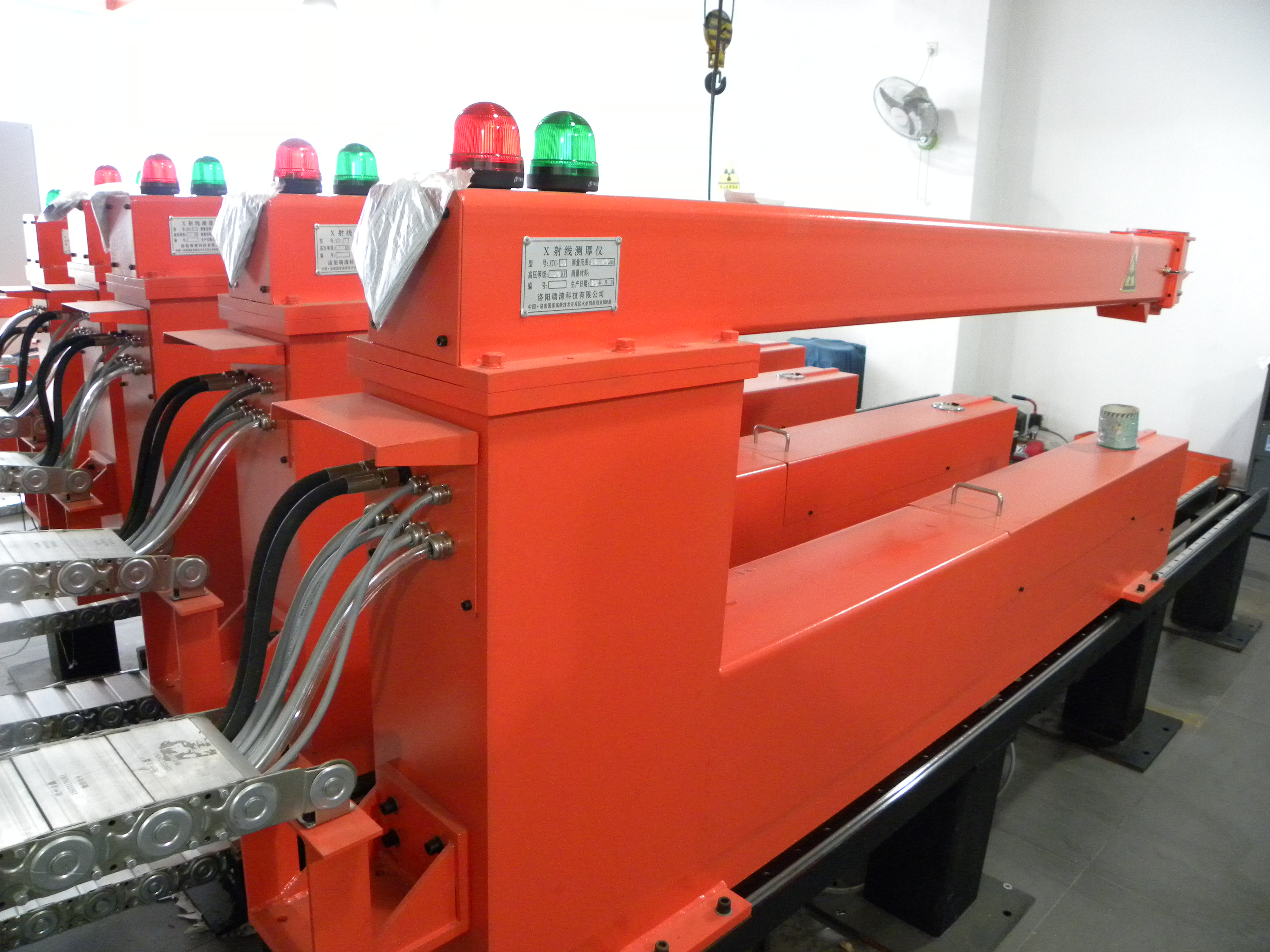

4) C 型架。
C 型架的下臂安装射线源和标样箱，上臂安装射线探头。一般还装有气隙温度检测元件（上下臂各一个）、水流开关、一组警示灯等其他装 C 型架的移动通常用电机驱动或是液压马达驱动。一个限位开关用来控制前进／后退的位置（另外还用两对触点提供 C 型架"在线"和"离线"的状态信号）。

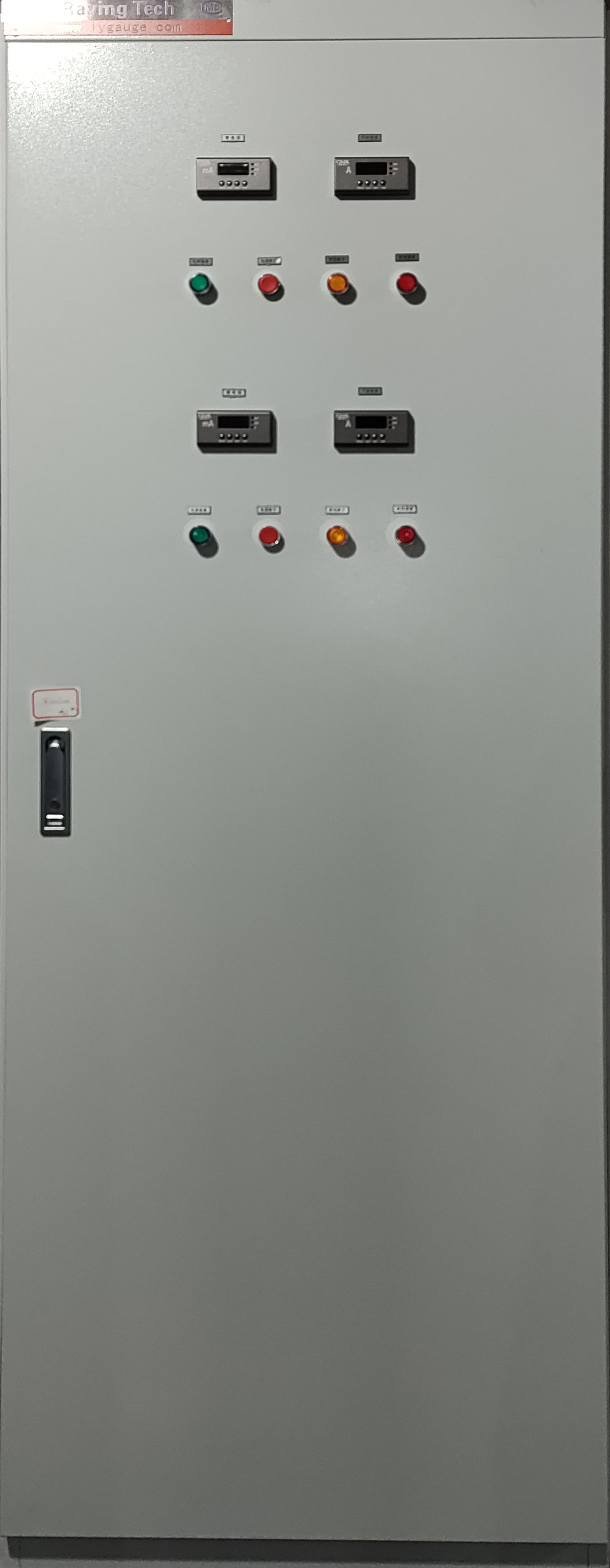

5）主电柜。

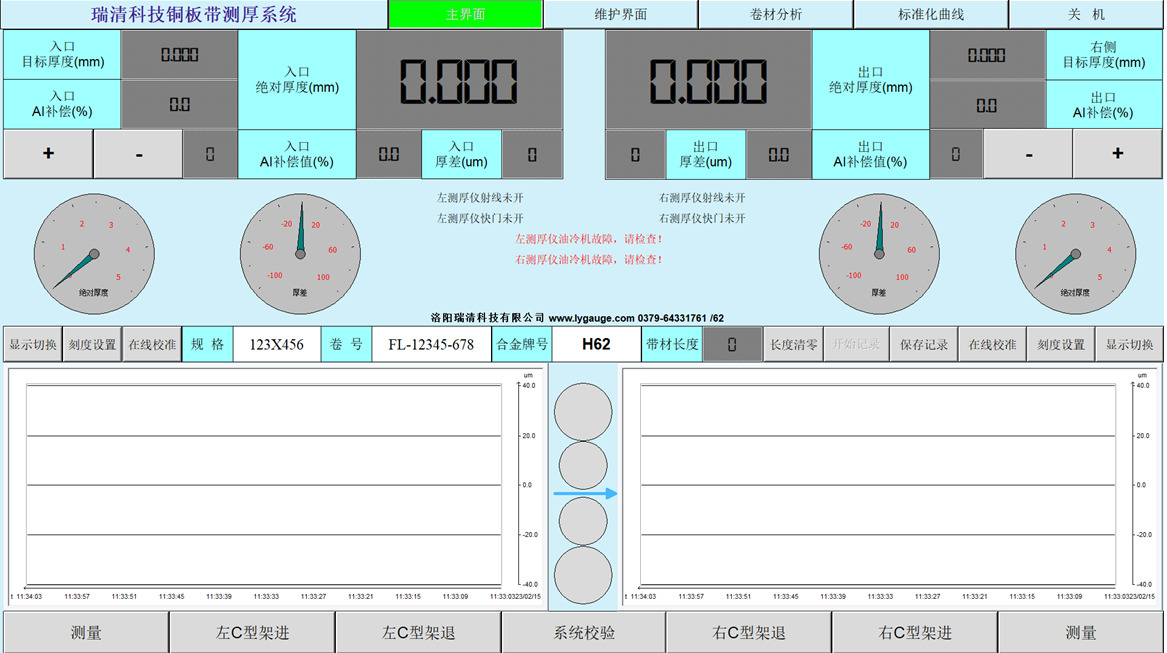

主电柜安装了绝大部分的电器元件，包括主计算机系统，各类输入输出信号的采集／隔离驱动板，电源，用于测厚仪维护的人机界面或是 PC 机等。操作终端。安装在主操作台，供主操手使用。
7）其他附件。

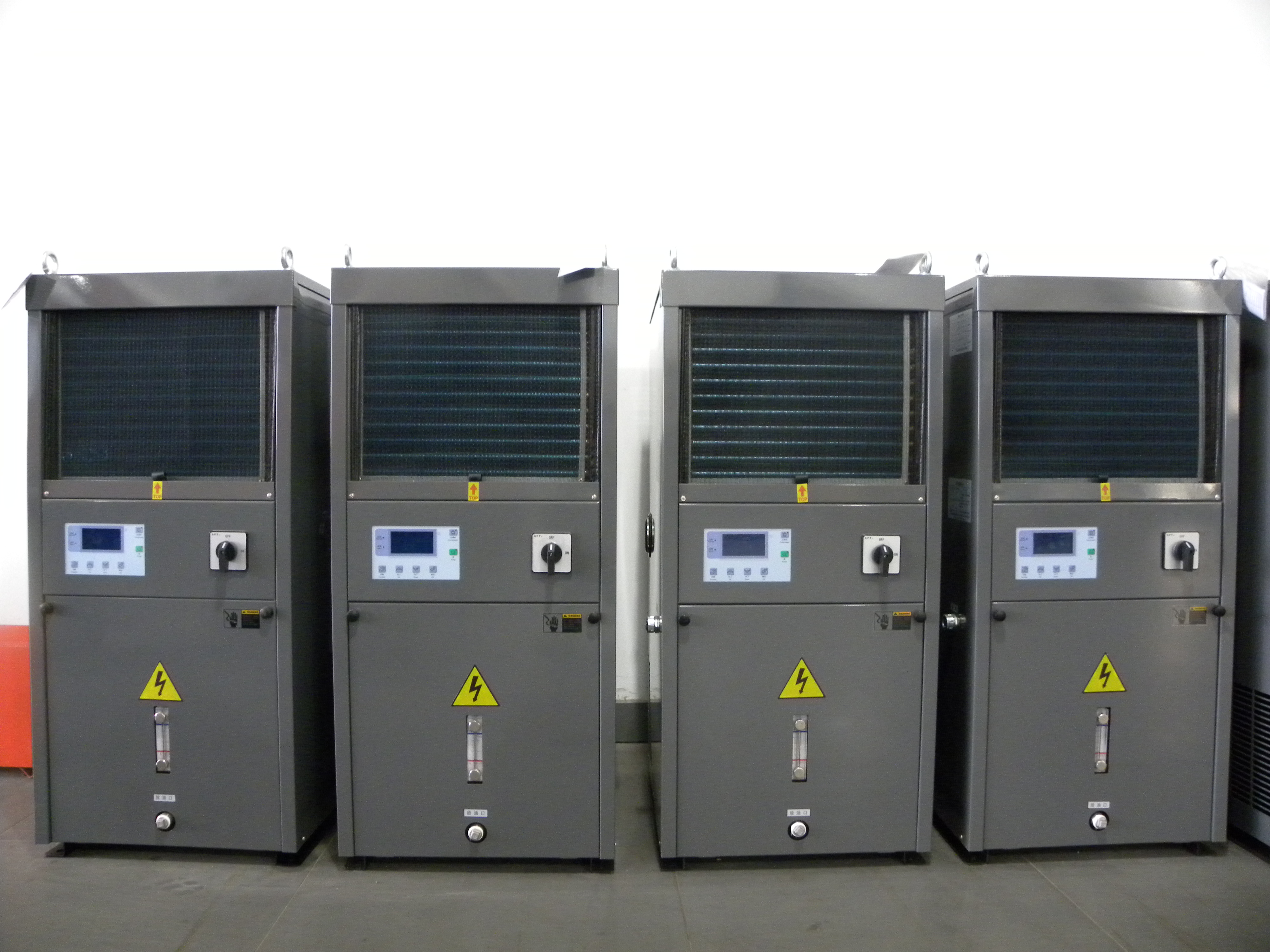

其他一些附件因设备而异，例如现场操作盒，电缆转接箱，循环水恒温设备等。
