磁性法和涡流法的测量技术介绍

磁性法和涡流法的测量技术

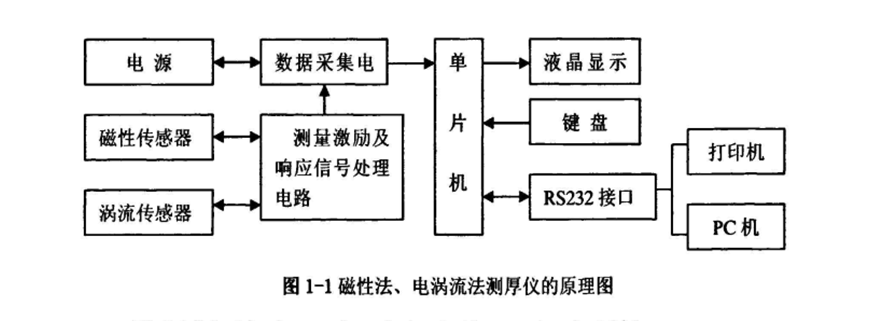

  磁性法和电涡流法的测厚仪原理见图

磁性法：当探测头与覆盖层接触时，探测头的磁头与磁性金属基体构成一个闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，导致磁通量的变化。一般覆盖层的厚度越厚，磁通量越小，感应电动势越小。通过测量其变化，可导出覆盖层的厚度。

涡流法：利用高频交变电流在探测头的线圈中产生高频交变电场，当探测头与覆盖层接触时，探测头下面的导体产生电漏流，并对探测头中线圈产生反馈作用，通过测量反馈作用的大小可导出覆盖层的厚度。
