X射线涂层测厚仪安装调试和实际使用中的优化措施

X射线涂层测厚仪安装调试和实际使用中的优化措施

 安装位置和安装方式的选定

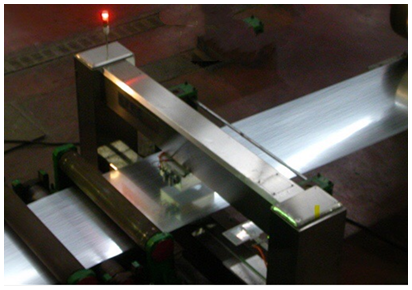

从测量原理看出， X 射线荧光测量对测量头与带钢的角度要求很严格（<0.5°)．因此要求涂层测厚仪的测量头安装在张力辊的两侧或 S 辊处，以保证测量的稳定和测量结果的准确。实际生产中，带钢会因为机组张力、速度等变化而在机组中心线的上下发生振动，甚至于使带钢平面形状发生变化，这些对涂层厚度检测是非常不利的。解决的方法是使机组的整个张力控制保持稳定，同时，在涂层测厚仪前、后600 mm 范围内各设置1根托辊，使带钢在高速运行状态下，进入检测区域时能保持相对的稳定形态，首钢京唐公司冷轧厂镀锌机组就是这种解决方案的成功案例。

在线测量结果与实验室检查结果误差的解决方案

实际使用中碰到的最大问题是在线测量结果与实验室离线检测的的结果不一致，生产初期，在线检测结果和实验室检测结果相差6 g /m2．且误差相对恒定．没有随被测样品的厚度增大而放大误差，对于这一问题我们的解决方案是在生产线运行后逐步从现场采集涵盖整个测量范围内各类样板，在线使用的检测结果与实验室检测结果进行对比，计算出一组新的参数．k1.k7．输入客户机生成出新的目标曲线，从而使误差较小到1 g /m2以内。
