X射线测厚原理、精度及应用详解

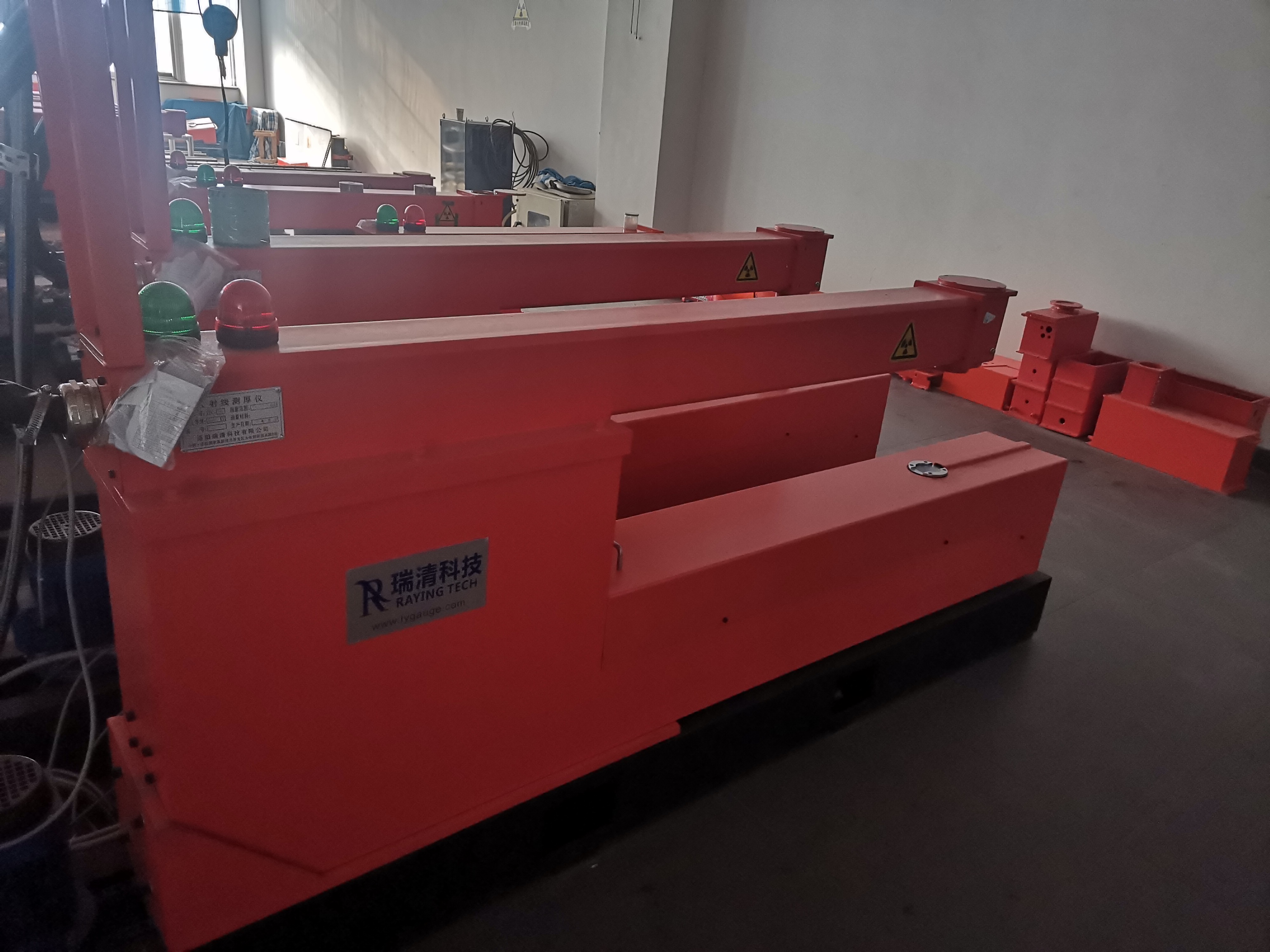

一、工作原理
X射线测厚仪基于X射线与物质相互作用的衰减规律，通过测量穿透材料后的X射线强度变化计算厚度。其核心原理如下：
1. X射线穿透与衰减
当X射线穿透物质时，其强度会因材料的吸收、散射和反射而减弱。衰减程度与材料厚度（d）、密度（ρ）及X射线能量相关，遵循公式：
I=I0e−μρd
其中，I0为入射X射线强度，I为穿透后强度，μ为材料的质量衰减系数。
2. 双光束测量技术
为提高精度，设备通常采用双光束设计：
o 测量光束：穿透被测材料，强度衰减后由探测器接收。
o 参考光束：直接照射参考标准（如标准楔），用于实时校准。
通过对比两束信号，消除X射线源波动等干扰，确保测量稳定性。
3. 信号处理与计算
探测器将接收的X射线转换为电信号，经放大后传输至计算机。结合已知衰减系数和校准数据，系统通过算法实时计算材料厚度，并反馈至控制系统。
二、精度分析
1. 核心精度指标
o 测量精度：通常可达±0.1%（相对误差），静态精度可达±0.1微米。
o 测量范围：覆盖0.01mm至8.0mm，适用于不同厚度材料。
2. 影响精度的关键因素
o 材料特性：密度、成分（如合金元素含量）、表面粗糙度等。
o 设备性能：X射线源稳定性、探测器灵敏度、数据处理算法。
o 环境条件：温度波动（影响射线源能量）、湿度、电磁干扰。
3. 优化措施
o 定期校准：使用标准样片验证设备，修正基准漂移。
o 环境控制：维持恒温（如20℃±1℃）、洁净环境，减少干扰。
o 合金补偿：针对多合金材料（如铝合金），通过预设补偿系数修正吸收率差异。
三、应用领域
1. 金属加工行业
o 实时监控：在热轧、冷轧、箔轧过程中，动态调整轧制参数，确保板材厚度均匀性（如铝箔厚度控制精度达±1μm）。
o 质量保障：减少废品率，提升产品合格率（如汽车钢板厚度一致性控制）。
2. 造纸与薄膜生产
o 纸张厚度测量：精确控制纸张克重，优化印刷性能。
o 薄膜均匀性检测：避免因厚度波动导致的光学或机械性能缺陷（如锂电池隔膜）。
3. 复合材料与半导体
o 层压板厚度监测：确保复合材料各层厚度符合设计要求。
o 晶圆表面涂层测量：非接触式检测避免划伤，保障半导体器件性能。
4. 电力与能源领域
o 绝缘涂层检测：测量高压电缆绝缘层厚度，预防局部放电风险。
o 锂电池极片涂布：实时监控正负极涂层厚度，提升电池容量一致性。
5. 其他工业场景
o 塑料管材挤出：在线检测壁厚，避免管道承压不足。
o 橡胶制品生产：控制轮胎胎面厚度，提升耐磨性和安全性。
四、技术优势与趋势
· 非接触式测量：避免物理接触导致的材料损伤，尤其适用于柔性或薄壁材料。
· 实时在线监测：结合自动化控制系统，实现闭环生产调整，提高效率。
· 智能化发展：集成AI算法，通过大数据分析预测厚度趋势，优化工艺参数。
总结：X射线测厚仪凭借高精度、非接触式测量及实时反馈能力，已成为现代工业质量控制的关键工具，广泛应用于金属、材料、能源等领域，助力企业提升产品质量与生产效率。
