X射线测厚仪信号干扰分析

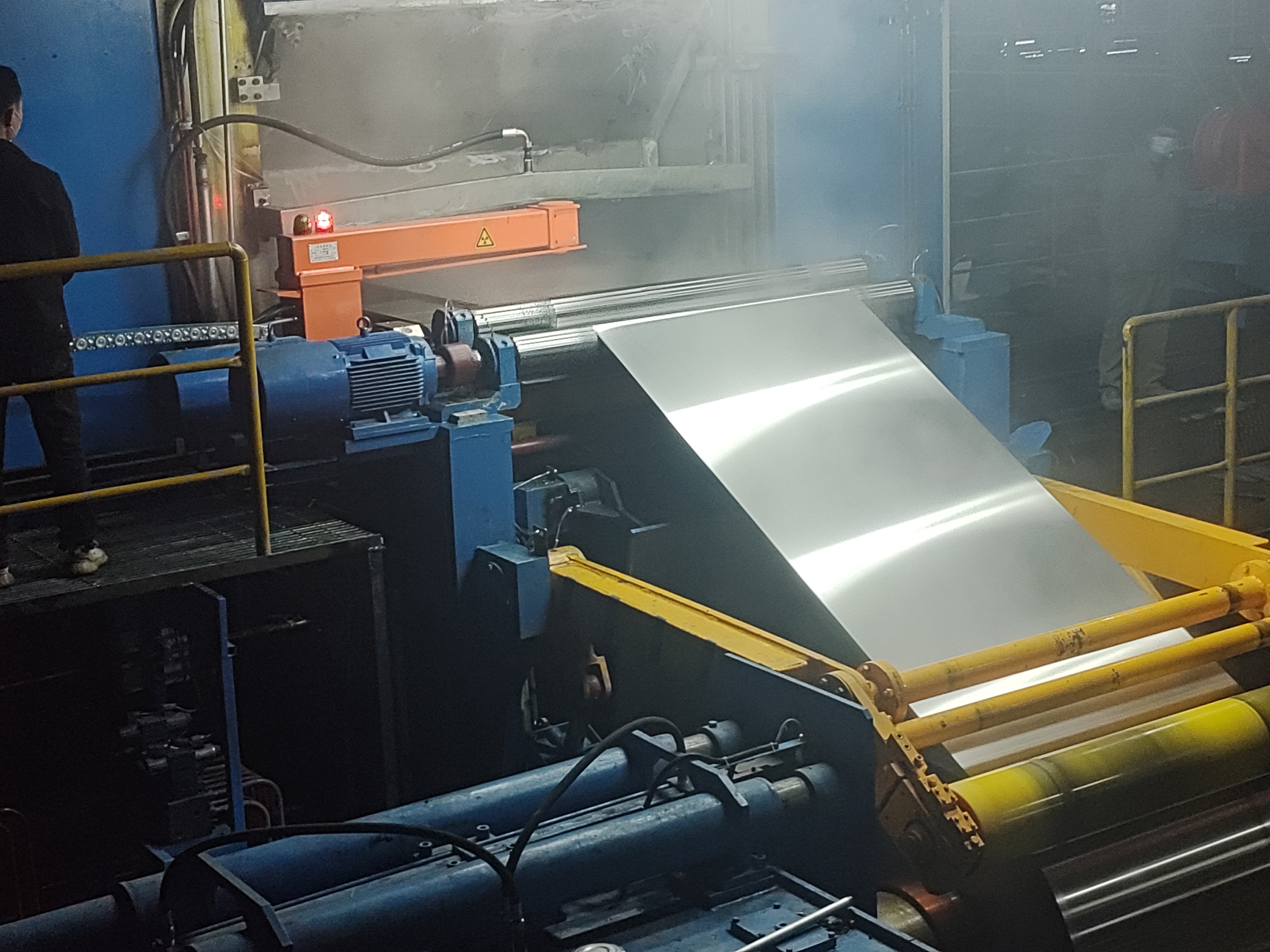

X射线测厚仪通过测量X射线穿透材料后的强度衰减来计算厚度，其信号稳定性直接影响测量精度。以下从干扰来源、影响及解决方案三方面进行详细分析：
一、信号干扰来源
1. 设备内部因素
o 高压控制箱稳定性：
§ 安装位置不当（如振动环境）或接线松动会导致信号波动。
§ 高压电缆老化或磨损可能引发信号传输中断或衰减。
o X射线源衰减：
§ 长期使用后，灯管曲线变化会导致同一电压下测量偏差增大。
§ 突发故障（如灯管老化）可能引发信号突变，影响测量一致性。
o 测头不稳定性：
§ 测头作为信号接收核心部件，其机械或电子性能波动会直接降低数据准确性。
2. 测量环境因素
o 温度与湿度：
§ 高温环境（如热轧生产线）会导致X射线穿透能力变化，引发测量值漂移。
§ 湿度过高可能引发设备内部凝露，影响电气性能。
o 电磁干扰：
§ 现场电磁场（如电机、电焊设备）可能干扰信号传输，导致数据异常或死机。
o 污染物：
§ 油污、水汽附着在被测物表面或X射线路径上，会吸收或散射射线，造成测量误差。
3. 人为与操作因素
o 操作不规范：
§ 探头未垂直接触被测物，或放置时间过长导致基体磁场干扰。
o 补偿值设置错误：
§ 补偿值未根据材料特性（如合金成分）动态调整，导致系统性偏差。
二、信号干扰的影响
1. 测量精度下降
o 短期干扰导致数据波动，长期干扰可能引发趋势性偏差。
o 典型案例：电磁干扰可使测量误差达5%以上，导致批量产品报废。
2. 设备稳定性受损
o 频繁干扰可能加速元件老化（如探测器灵敏度降低），缩短设备寿命。
3. 生产效率降低
o 测量误差需频繁停机校准，增加生产成本。
三、解决方案与抗干扰措施
1. 硬件抗干扰设计
o 屏蔽技术：
§ 使用电磁屏蔽材料包裹关键部件（如探测器、信号线），减少外部干扰。
o 滤波电路：
§ 在电源和信号输入端增加低通滤波器，抑制高频噪声。
o 接地优化：
§ 确保设备良好接地，降低静电和共模干扰。
2. 软件算法优化
o 数据平滑处理：
§ 采用移动平均或卡尔曼滤波算法，减少随机噪声影响。
o 干扰识别与补偿：
§ 开发自适应算法，实时检测并剔除异常信号（如电磁脉冲干扰）。
o 电磁干扰软件防护：
§ 嵌入看门狗程序，在干扰发生时自动重启系统并恢复数据。
3. 环境控制
o 温湿度控制：
§ 在设备周围安装恒温恒湿装置，维持环境稳定。
o 清洁维护：
§ 定期清理被测物表面和X射线窗口，避免污染物附着。
o 电磁屏蔽室：
§ 在强电磁干扰环境中使用屏蔽室，隔离外部干扰源。
4. 操作规范与培训
o 标准化操作流程：
§ 制定探头接触角度、放置时间等操作规范，减少人为误差。
o 动态补偿机制：
§ 根据材料合金成分自动调整补偿值，确保测量一致性。
5. 定期维护与校准
o 设备检查：
§ 每月检查高压控制箱接线、X射线源状态及测头冷却系统。
o 校准验证：
§ 每周使用标准样片校准设备，确保误差控制在±0.1%以内。
总结
X射线测厚仪的信号干扰需从设备、环境、操作多维度综合防控。通过硬件屏蔽、软件滤波、环境控制及标准化操作，可显著提升信号稳定性，确保测量精度满足工业需求（如冷轧带钢厚度控制误差≤1‰）。定期维护与动态补偿机制则是长期保障设备性能的关键。
