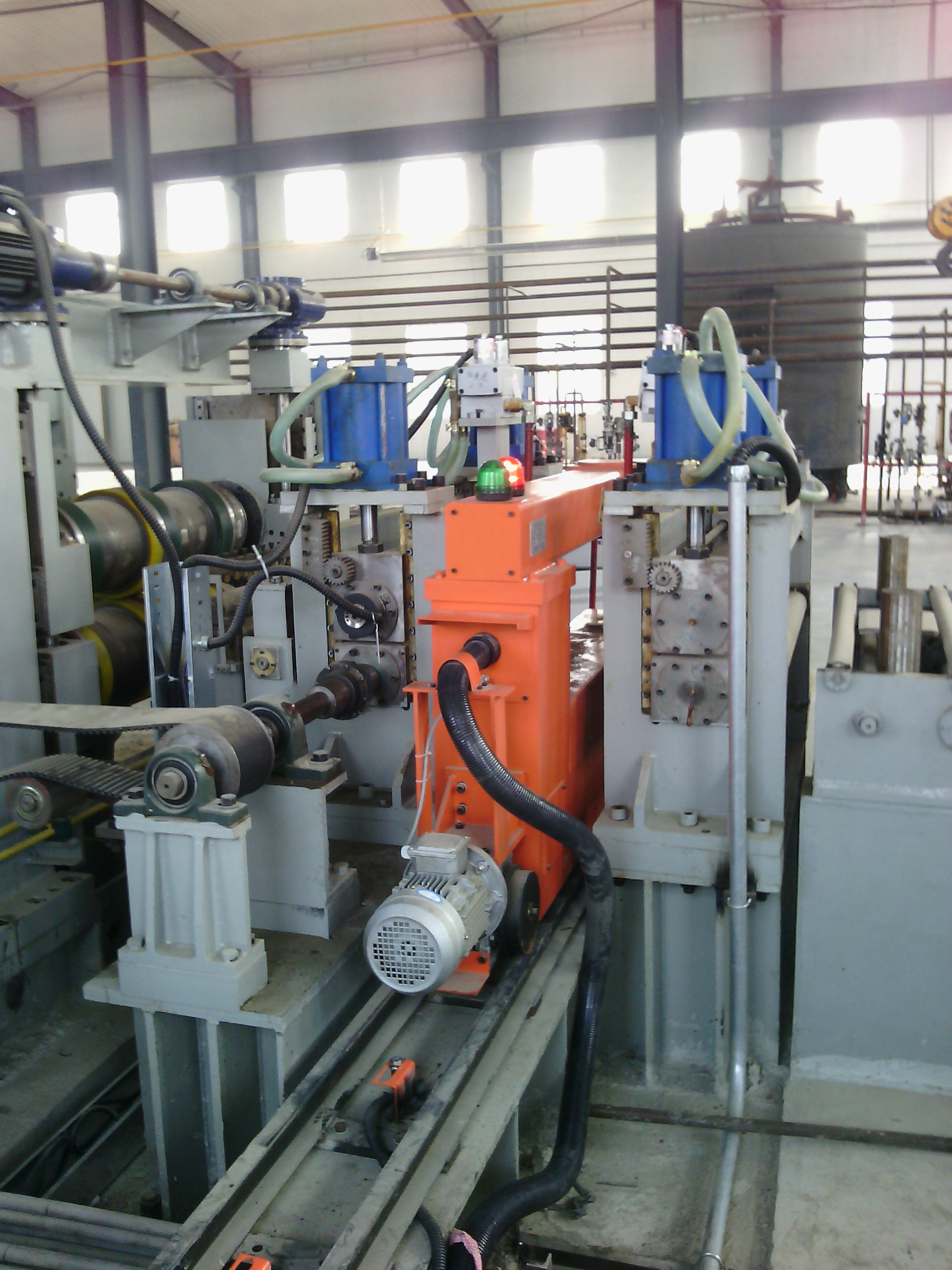

X射线测厚仪最新技术进展与行业趋势分析（2025）
一、硬件技术革新：从微观探测到系统集成
1. 探测器材料突破
o 碲锌镉（CZT）与硅漂移探测器（SDD）：新型半导体材料的应用显著提升了能量分辨率和探测效率。例如，海克斯康在2025年CIMT展会上发布的工业X射线系统，通过CZT探测器实现了对铝箔厚度（低至6μm）的亚微米级精度测量，信号噪声比降低30%。
o 柔性探测器技术：基于有机半导体材料的柔性基底，可贴合曲面工件（如涡轮叶片），实现非平面材料的无损测厚，已应用于航空发动机叶片检测。
2. 射线源技术升级
o 微焦点X射线管：日联科技成功量产封闭式热阴极微焦点X射线源（90kV/130kV），焦点尺寸≤5μm，分辨率较传统管提升4倍，打破国外技术垄断，批量应用于半导体封装检测。
o 脉冲X射线源：通过纳秒级脉冲控制，减少散射干扰，适用于高速生产线（如锂电池极片涂布），测量速度达2000次/分钟。
3. 系统集成优化
o 一体化设计：海克斯康的工业X射线系统集成探测器、射线源、多轴联动平台及AI算法，实现“检测-分析-反馈”全流程闭环控制，设备体积缩小40%，稳定性提升。

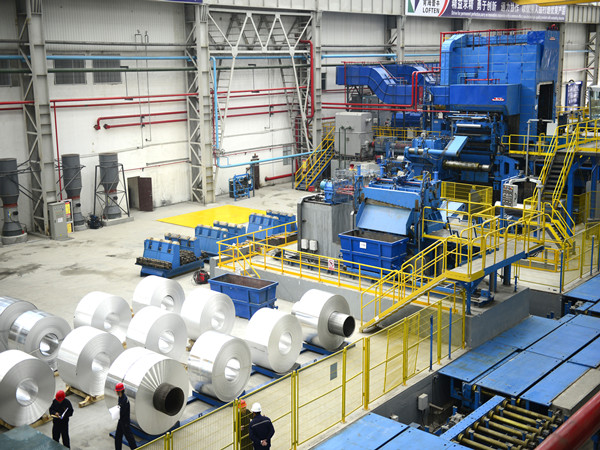

o 冷却技术革新：采用热电冷却器（TEC）与液态金属轴承，连续工作温度降低，适用于高温轧制现场（如钢厂热轧线）。
二、算法与软件升级：智能化与多模态融合
1. 深度学习缺陷识别
o 自适应学习模型：通过百万级缺陷样本训练，设备可自动识别裂纹、孔洞等缺陷，误报率降低。例如，在新能源汽车电池检测中，系统对极耳虚焊的检出率提升至99.9%。
o 材料补偿算法：针对不同材质（如铝、铜、复合材料），建立衰减系数数据库，结合实时温湿度数据，厚度测量误差控制在±0.1μm以内。
2. 多模态检测技术
o X射线+超声融合：在碳纤维复合材料检测中，X射线定位内部分层缺陷，超声评估层间结合强度，综合检测效率提升。
o 三维CT重建：结合AI算法，实现亚微米级三维结构重建，用于半导体封装（如BGA焊球）的空洞率分析，检测周期缩短。
三、应用场景拓展：从传统制造到新兴领域
1. 新能源电池制造
o 锂电池隔膜：在线测厚仪实时监测PE/PP隔膜厚度，确保孔隙率一致性，支持4680圆柱电池量产。
o 固态电池：针对硫化物/氧化物电解质层，开发专用测厚算法，厚度波动控制精度达±0.5μm。
2. 半导体与电子制造
o 晶圆级封装：微焦点X射线测厚仪测量RDL再布线层厚度，支持2.5D/3D封装工艺。
o PCB板检测：在线型设备穿透盲孔，检测孔壁铜厚，避免信号传输损耗。
3. 特种材料与极端环境
o 高压绝缘层：在特高压变压器（UHV）检测中，测量XLPE绝缘层厚度，局部放电风险降低。
o 深海探测装备：耐压型测厚仪（工作深度）验证钛合金舱体耐腐蚀层厚度，满足万米级载人舱需求。
四、行业趋势与挑战
1. 国产化替代加速
o 政策扶持下，国产设备在高端市场（如半导体、航空）份额提升至35%。日联科技、华光光电等企业通过自研X射线源，打破国外垄断，设备价格降低。
2. 智能化与云化融合
o 慧质云平台：海克斯康的云平台接入超万台设备，实现远程校准、故障预测，设备利用率提升。
o 数字孪生技术：通过虚拟仿真优化检测路径，减少物理调试时间。
3. 绿色制造要求
o 低剂量技术：采用脉冲射线与迭代重建算法，辐射剂量降低，适用于食品包装（如铝箔复合膜）检测。
o 能效标准：设备待机功耗降低，符合欧盟ErP指令。
结语
2025年，X射线测厚仪技术正朝着高精度、智能化、绿色化方向演进。硬件创新（如新型探测器、微焦点射线源）与软件升级（AI缺陷识别、多模态融合）共同推动设备性能边界扩展。应用场景从传统金属加工延伸至新能源、半导体、航空航天等高端领域，国产化替代进程加速。未来，随着材料科学与AI技术的深度融合，X射线测厚仪将在工业质控中发挥更核心的作用，助力制造业向“零缺陷”目标迈进。
