测厚仪X射线接收装置技术解析与应用展望
一、核心原理：X射线衰减与信号转换
测厚仪的X射线接收装置基于X射线穿透物质时的强度衰减规律。当X射线束穿透被测材料时，其强度会因材料的厚度和密度差异发生指数级衰减。接收装置的核心任务是精准捕获穿透后的X射线，并将其转换为可量化的电信号。这一过程包含三个关键环节：
1. X射线交互
高能X射线穿透材料时，与物质原子发生光电效应、康普顿散射等相互作用，导致光子数量减少。衰减程度遵循比尔-朗伯定律：
I=I0e−mux
其中，I为穿透后强度，I0为初始强度，mu为材料线性衰减系数，x为厚度。
2. 信号探测
探测器将剩余X射线转换为电信号。常用技术包括：
o 气体电离探测器：通过X射线电离气体分子产生电离电流。
o 闪烁探测器：如碘化铯（CsI）闪烁体将X射线转化为可见光，再经光电二极管转换为电信号。
o 半导体探测器：如硅漂移探测器（SDD），直接通过电子-空穴对生成电信号，能量分辨率优异。
3. 信号处理
电信号经放大、滤波后，由模数转换器（ADC）量化。结合标定曲线（预先测量的不同厚度对应的电压值），通过算法计算实际厚度。例如，在铝箔轧制中，系统通过比较实时电压与全量程标定数据，实现微米级精度控制。
二、技术实现：从硬件到算法的创新
1. 探测器技术突破
o 高分辨率设计：采用小像素尺寸探测器阵列，如0.1mm像素间距，提升空间分辨率。
o 动态范围优化：通过多通道读出电路，同时捕捉强信号（薄材料）与弱信号（厚材料），扩展测量范围至微米至厘米级。
2. 智能化算法集成
o 自动校准：利用深度学习模型识别环境干扰（如温度漂移、油污附着），动态修正基准电压。
o 材料补偿：针对不同材质（如铝合金牌号差异），建立合金成分与衰减系数的数据库，实现自动补偿。
3. 系统集成与可靠性
o 探头设计：将探测器、制冷系统（如热电冷却器）与高压电源集成于密封舱内，确保在高温、振动环境下稳定工作。
o 安全防护：采用铅/钨合金屏蔽罩，将辐射泄漏剂量控制在安全标准（如<1μSv/h）以下。
三、应用场景：工业质控的核心工具
1. 金属加工行业

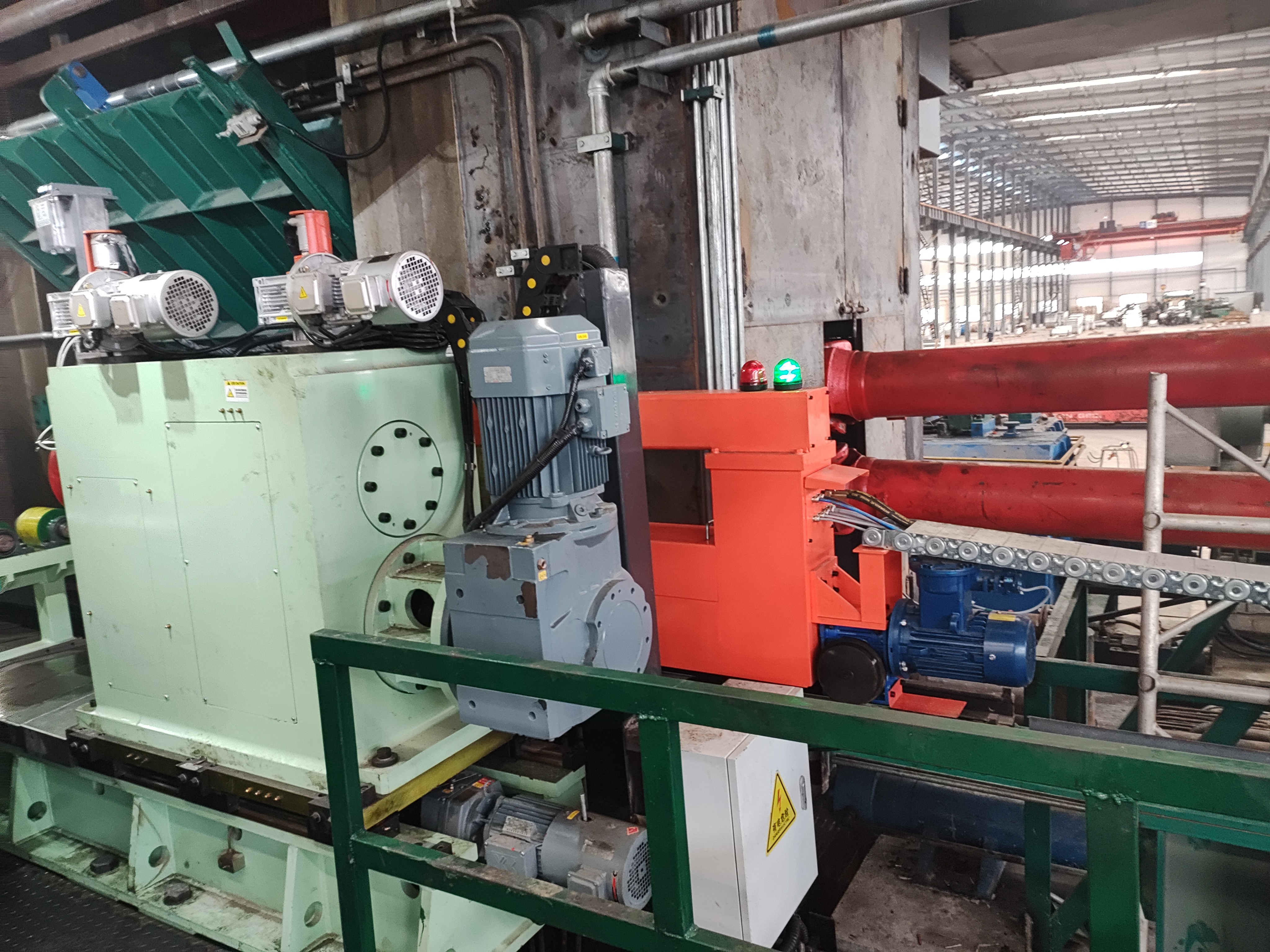

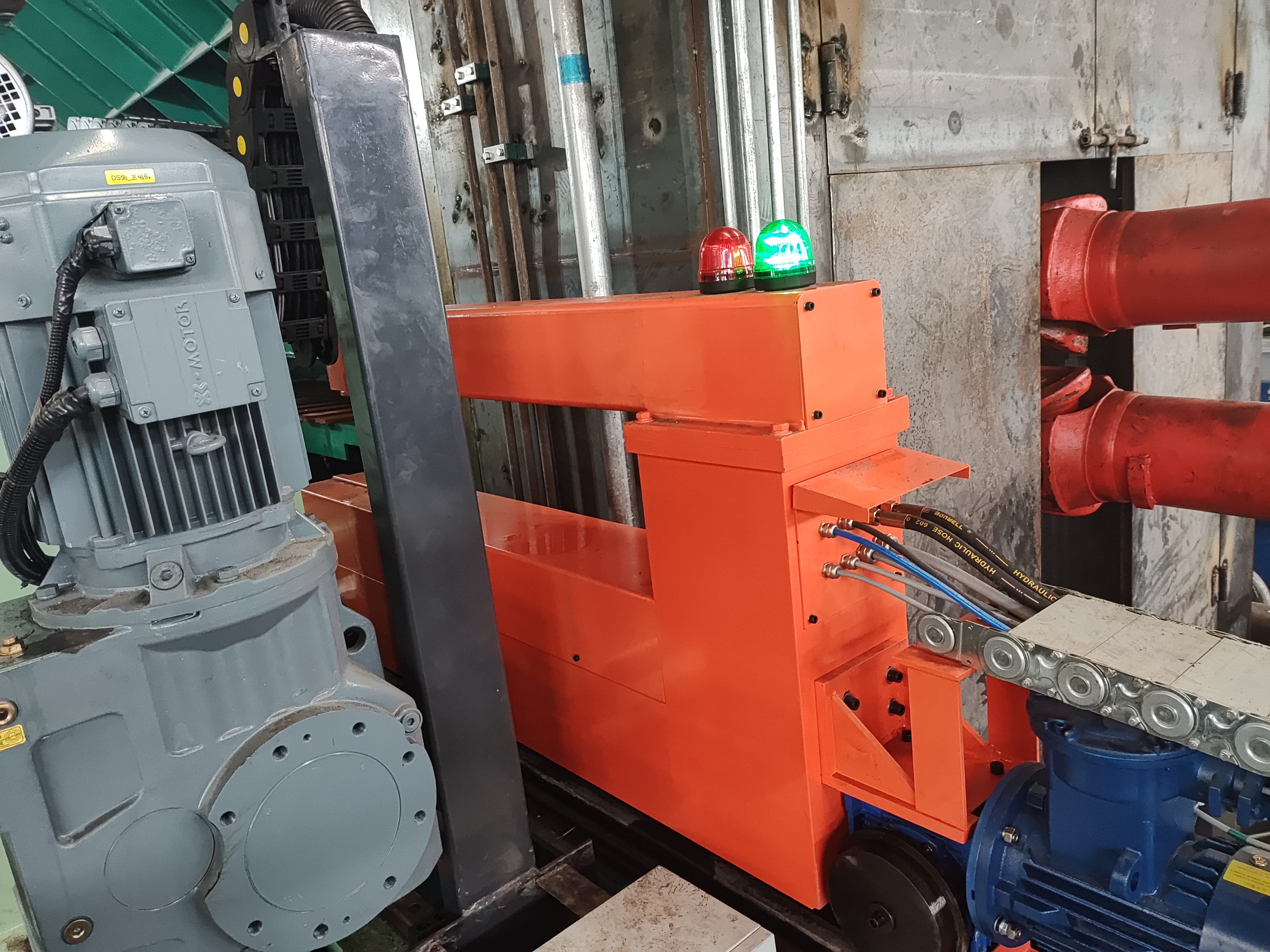

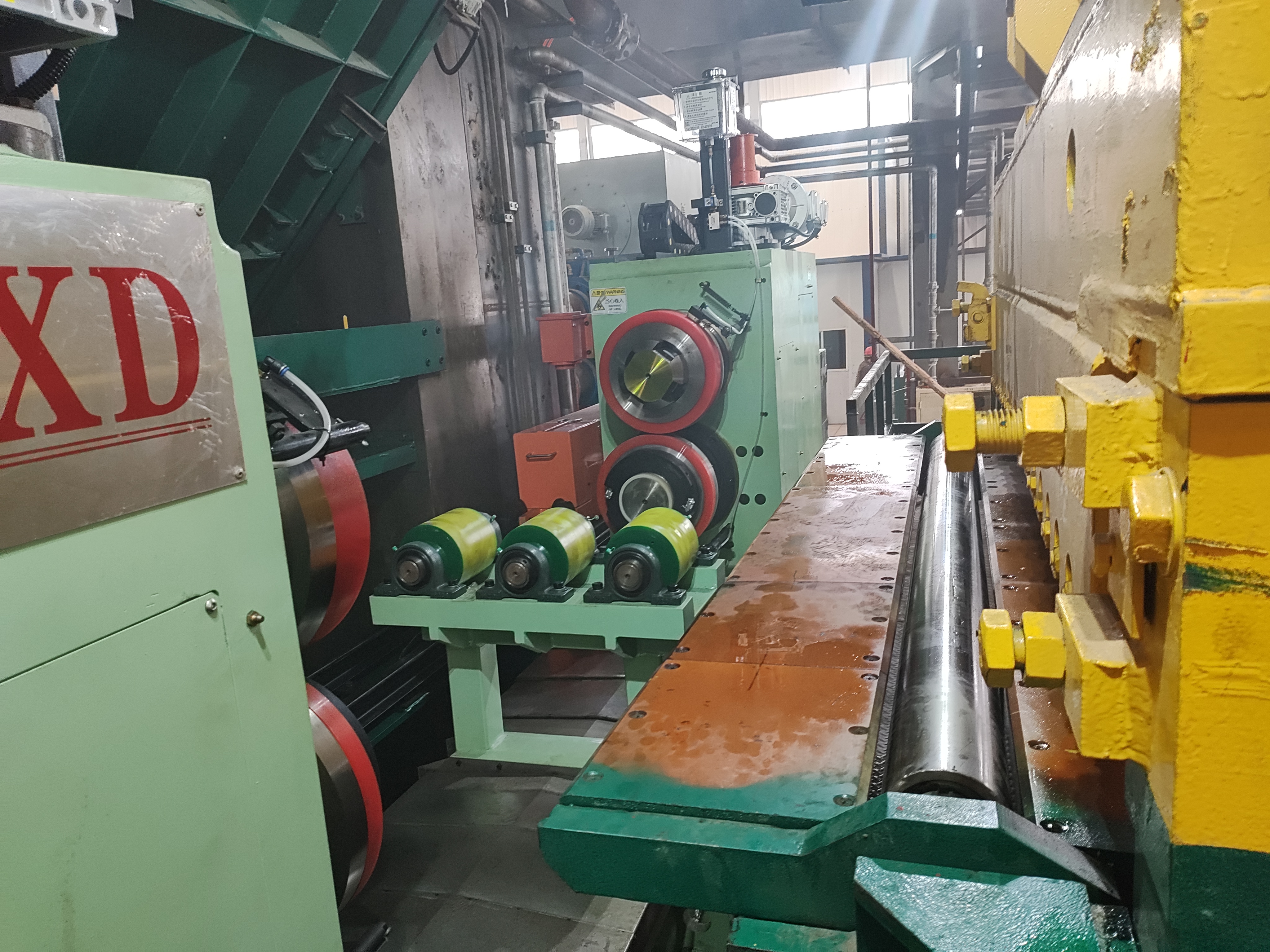

o 热轧/冷轧：实时监测钢板、铝板厚度，反馈至轧机控制系统（AGC），实现闭环控制。例如，在汽车板生产中，厚度偏差可控制在±1μm以内。
o 箔材生产：铝箔厚度低至6μm时，X射线测厚仪仍能保持0.1%的测量精度，避免穿孔或褶皱缺陷。
2. 薄膜与包装材料
o BOPP薄膜：在线检测薄膜厚度均匀性，通过调整挤出机参数，将厚度波动降低至±0.5%以内。
o 复合膜：测量多层结构（如PET/Al/PE）中各层厚度，确保阻隔性能。
3. 新能源领域
o 锂电池隔膜：检测聚乙烯（PE）隔膜厚度，防止电池短路风险。
o 光伏背板：监控氟膜涂层厚度，保障25年耐候性。
4. 特种材料检测
o 半导体晶圆：测量氧化层（SiO₂）厚度，精度达埃级（1Å=0.1nm）。
o 高压绝缘层：检测电力电缆交联聚乙烯（XLPE）绝缘厚度，避免局部放电。
测厚仪的X射线接收装置通过精准捕捉X射线衰减信号，已成为工业质控的“眼睛”。从金属轧制到新能源材料，其技术演进正推动制造业向零缺陷目标迈进。未来，随着AI与多模态技术的融合，X射线接收装置将在智能工厂中发挥更关键的作用，助力产业升级与质量革命。
